Calliobit+

Story

Im Juni 2018 veröffentlichte ich den ersten Entwurf für eine Calliope mini Erweiterung mit welcher man ganz einfach Hardware, die eigentlich für den Randstecker (Goldfingerleiste) des microbit gemacht war, am Calliope mini verwenden konnte. Nervig daran war, dass man noch eine Pfostenleiste an den Calliope mini anlöten musste. Die neueren Varianten (habe noch einige Platinen davon herumliegen) kann man allerdings auch mit Grovekabel oder Krokoklemmen verwenden.

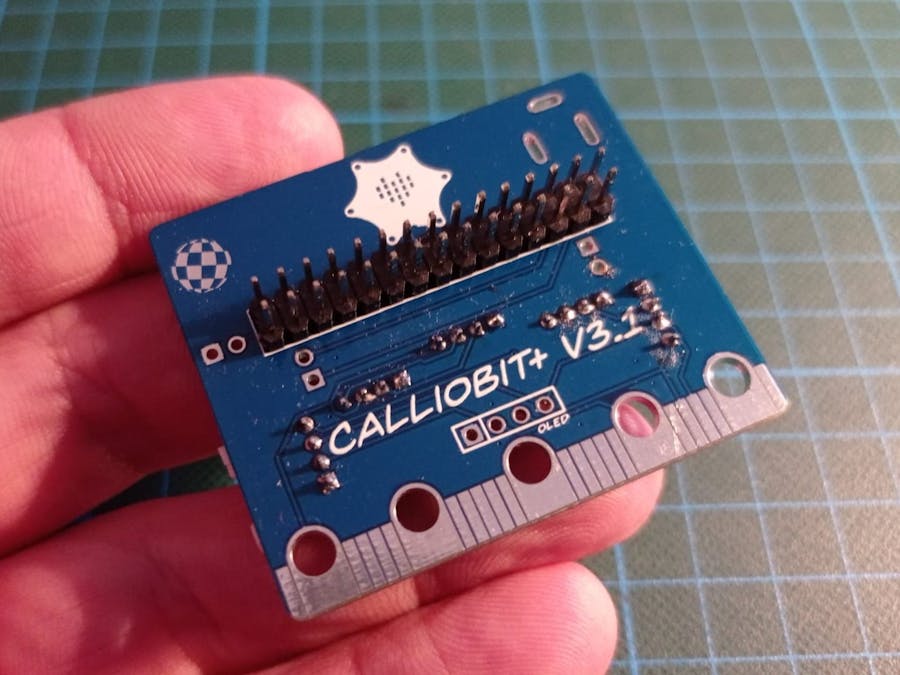

Mit dem neue Calliope mini ist das nicht mehr nötig, da diese über eine geniale Steckbuchse verfügt, in die man einfach einen Pfostenstecker stecken kann. Deswegen hier eine überarbeitete Version für den Calliope mini V3. Nebenbei kamen mir noch die Ideen, dass man ja auf der Rückseite der Platine noch vielleicht die Motorpins rausführen könnte damit die Schüler:innen bequemer mit dem Motor arbeiten können. OK, dann noch wahlweise ein 2.1mm Rundstecker oder 2 Pins für die Stromversorgung!

Groveports fehlen mir auch immer, deswegen 2 mal I2C und die Pins P0, P1 und P2 als Grovebuchsen auf die Rückseite.

Ich verwende auch gerne OLEDs, aber am Kabel sind die so nervig. Deswegen vorne noch die Möglichkeit ein OLED-Display einzustecken oder einzulöten.

Also eine Menge Möglichkeiten und jeder kann bestücken was er gerade braucht!

Weiter unten findet ihr die Gerberdatei zum Bestellen z.B. bei www.jlcpcb.com

Das öffentliche Projekt findet sich hier auf OSHWLab ( wenn es freigeschaltet ist) und wurde mit https://easyeda.com erstellt.

Ich habe bei mir in der Regel noch Leerplatinen rumliegen, außerdem noch 90 Grad Grovebuchsen zum Löten, die gibt es zurzeit nur schwer und zu hohen Preisen.

Ich hoffe Ihr findet das Teil brauchbar und habt Spaß damit. Wie immer ist es auf eigene Gefahr zu verwenden, ich übernehme keine Verantwortung für Schäden.

Stückliste

Da ich nach einer Stückliste gefragt wurde gibt es hier eine für meinen Hoflieferanten Reichelt:

Grovebuchsen

https://www.reichelt.de/arduino-grove-universal-buchse-4-pin-90-10er-pack--grv-connec4pin90-p191136.html

Stiftleisten in Gold (zerschneiden mit Puksäge oder gute Zange)

https://www.reichelt.de/stiftleiste-40-pin-rastermass-2-54-mm-2-reihig-gerade-5-stk--delock-66700-p371052.html?&trstct=pos_1&nbc=1

Einbaubuchse 2,1mm (Gibt es auf Ebay oft günstiger)

https://www.reichelt.de/einbaukupplung-loetoesen-cliff-fcr681465-p227725.html?&trstct=pos_8&nbc=1

Stiftleiste Gewinkelt für Motoranschluss

https://www.reichelt.de/50pol-stiftleiste-gewinkelt-rm-2-54-sl-1x50w-2-54-p19509.html?&trstct=pos_6&nbc=1

Buchsenleiste für OLED

https://www.reichelt.de/buchsenleisten-2-54-mm-1x04-gerade-mpe-094-1-004-p119913.html?&trstct=pos_8&nbc=1
