Calliope mini CO2 Kanarienvogel

Lüftungsanzeiger Kanarienvogel

Letze Woche war ich auf Abschlussfahrt in Berlin im Futurium (kostenlos und empfehlenswert). Dort ist mir der Frischluftmonitor Birdie aufgefallen. Das kann man natürlich etwas günstiger mit dem Calliope mini machen war mein Gedanke…

Auf Tinkercad einen Kanarienvogel entworfen

https://www.tinkercad.com/things/0D42pRQIHRh-kanarienvogel-co2-sensor

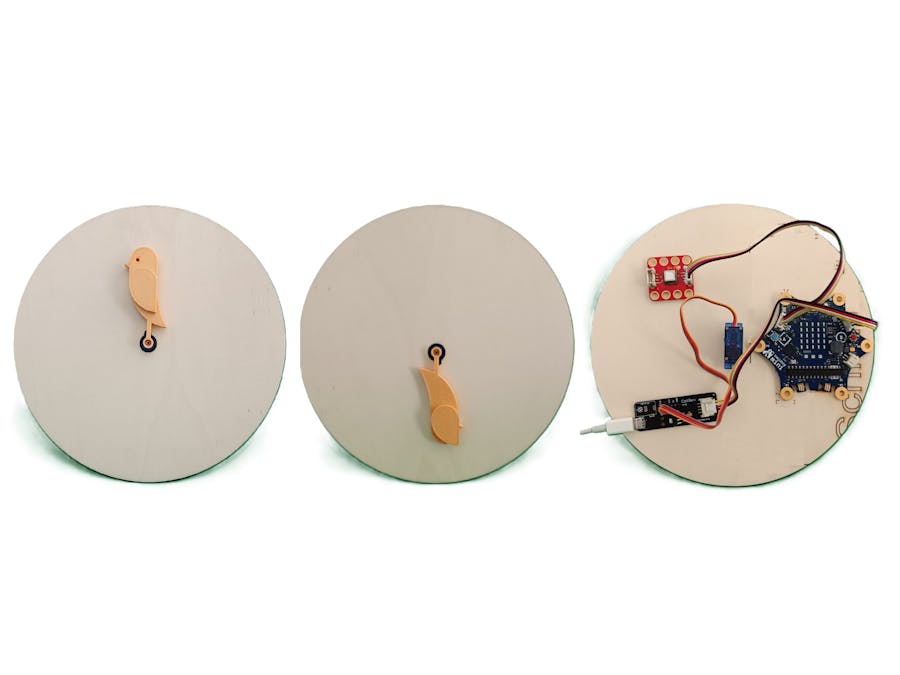

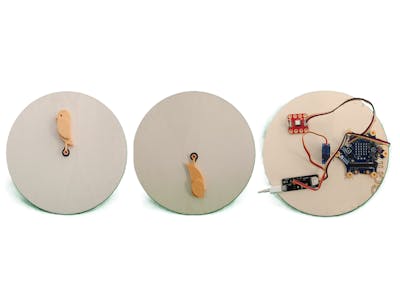

Das Drucken einer Grundplatte dauert mir zu lange. Mit Lightburn lasere ich die mir einfach aus Holz:

Die Vorlage gibt es am Ende des Projekts als PDF zum Ausdrucken auf Papier oder importieren in Lightburn.

Kanarienvogel aus Pappe

Es hat nicht jeder 3D-Drucker oder Lasercutter im Keller stehen, deswegen kann man das ganze auch einfach ausdrucken, auf Pappe kleben und ausschneiden. Den Flügel mit einer Versandtaschenklammer locker befestigen (am besten die mit rundem Kopf), damit er beweglich ist. Servo und Servoarm mit Heißkleber ankleben. Fertig! Als Servo kann man den aus dem 2. Jacdac Set von Calliope verwenden. Natürlich geht es auch ohne Jacdac.

Ein einfaches Programm

Ich habe zur Programmierung die beiden SoftwareJacdac-Pakete verwendet. Das für den SCD40 Sensor und das für Calliserv. Calliserv ist einfach nur 5Volt an C16/C17 mit gleichzeitiger 3, 3V Stromversorgung für den Calliope mini auf sichere und bequeme Art. Bei Interesse kann ich auf Anfrage noch welche schicken.

Wenn man im Simulator den CO2-Wert unter 1000 zieht, sieht man, dass der sich der Servo um 180 Grad dreht und umgekehrt. Natürlich geht das ganze auch ohne Jacdac, aber das bleibt jedem selbst überlassen.

Viel Spaß!
