Simple 7 segments display

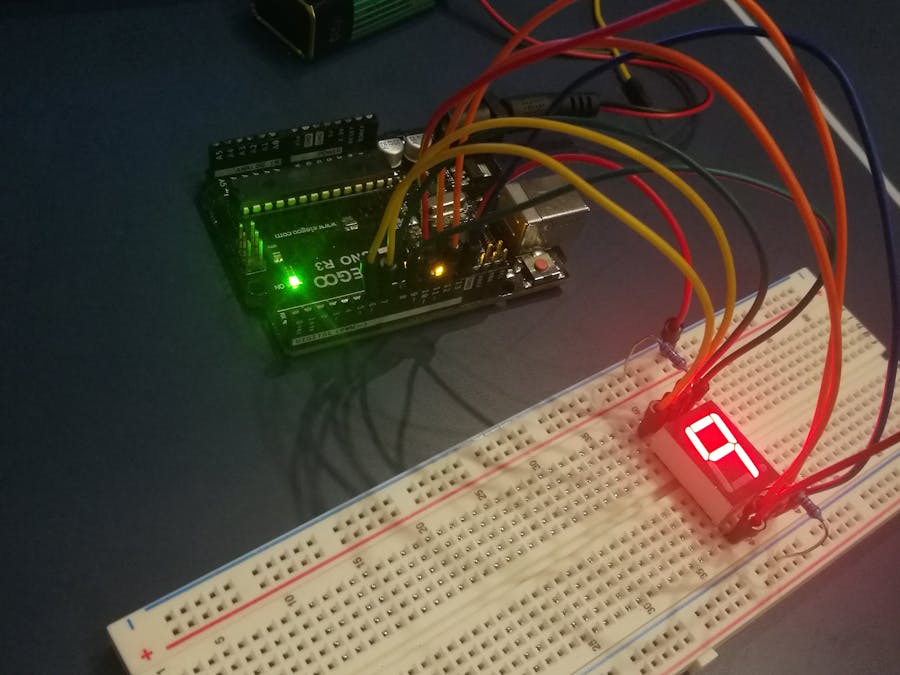

My first 7 segment display project! It counts from 0 to 9, you can make it count backwards, just invert void loop.

BeginnerProtip219
Simple 7 segments display

Things used in this project

Hardware components

Arduino UNO
Arduino UNO
×1
7 Segment LED Display, InfoVue
7 Segment LED Display, InfoVue
×1
Resistor 220 ohm
Resistor 220 ohm
×1
Male/Male Jumper Wires
×9

Story

Read more

Schematics

wiring scheme

Code

Simple 7 segment display

C/C++
int A = 8;
int B = 9;
int C = 12;
int D = 11;
int E = 10;
int F = 7;
int G = 6;
void zero() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, HIGH);
  digitalWrite(G, LOW);
}
void one() {
  digitalWrite(A, LOW);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, LOW);
}
void two() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, LOW);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, LOW);
  digitalWrite(G, HIGH);
}
void three() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, HIGH);
}
void four() {
  digitalWrite(A, LOW);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
}
void five() {
  digitalWrite(A, HIGH);
  digitalWrite(B, LOW);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
}
void six() {
  digitalWrite(A, HIGH);
  digitalWrite(B, LOW);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
}
void seven() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, LOW);
  digitalWrite(G, LOW);
}
void eight() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, HIGH);
  digitalWrite(E, HIGH);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
}
void nine() {
  digitalWrite(A, HIGH);
  digitalWrite(B, HIGH);
  digitalWrite(C, HIGH);
  digitalWrite(D, LOW);
  digitalWrite(E, LOW);
  digitalWrite(F, HIGH);
  digitalWrite(G, HIGH);
}
void setup() {
  pinMode(A, OUTPUT);
  pinMode(B, OUTPUT);
  pinMode(C, OUTPUT);
  pinMode(D, OUTPUT);
  pinMode(E, OUTPUT);
  pinMode(F, OUTPUT);
  pinMode(G, OUTPUT);
}

void loop() {
  zero();
  delay(1000);
  one();
  delay(1000);
  two();
  delay(1000);
  three();
  delay(1000);
  four();
  delay(1000);
  five();
  delay(1000);
  six();
  delay(1000);
  seven();
  delay(1000);
  eight();
  delay(1000);
  nine();
  delay(1000);
}
