Gas detector

Simply give you a warning before you die! :D

IntermediateFull instructions provided30 minutes408

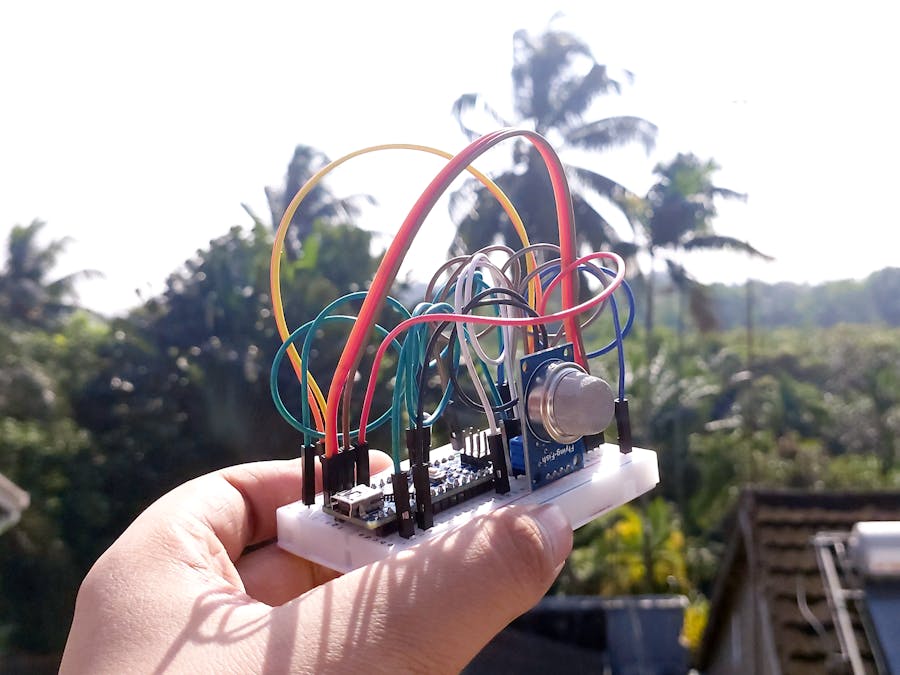

Gas detector

Things used in this project

Hardware components

Arduino Nano R3
Arduino Nano R3
make sure you have the driver or else look for an Arduino UNO
×1
Grove - Gas Sensor(MQ2)
Seeed Studio Grove - Gas Sensor(MQ2)
Chose any sensor they work the same
×1
10 LEDs Bar Array, Green
10 LEDs Bar Array, Green
×1
LED (generic)
LED (generic)
power led
×1
Breadboard (generic)
Breadboard (generic)
×1
Jumper wires (generic)
Jumper wires (generic)
×1

Story

Read more

Schematics

Schematic

Code

Code

Arduino
void setup() {
pinMode(A0, INPUT);//sensor data input line
pinMode(2,OUTPUT);//power led
pinMode(7,OUTPUT); //led
pinMode(9,OUTPUT); //led
pinMode(10,OUTPUT); //led
pinMode(11,OUTPUT); //led
Serial.begin(9600); //serial monitor
}


float val;
void loop() {
 val=analogRead(A0);
 Serial.println(val);

digitalWrite(2,HIGH);//power led on

if(val>500){//these values can be chnaged for your needs (ex:500)

  digitalWrite(7,HIGH);
}
else {
  digitalWrite(7,LOW);
}
 if (val>430){
  digitalWrite(9,HIGH);
}
else {
  digitalWrite(9,LOW);
}
if (val>400){
  digitalWrite(10,HIGH);
}
else {
  digitalWrite(10,LOW);
}

 if (val>385){
  digitalWrite(11,HIGH);
}
else {
  digitalWrite(11,LOW);
}









}
