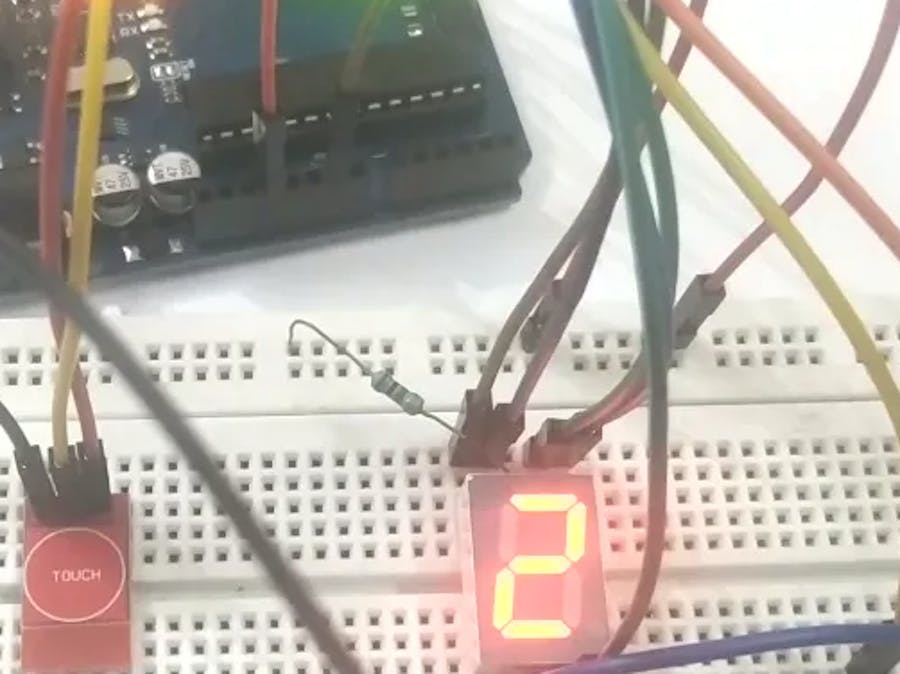

Electronic Dice using Touch Sensor and 7 Segment Display

When the Touch Sensor is tapped, the Arduino is programmed to generate a random number between 1 and 6. This number is shown on the display.

BeginnerFull instructions provided1,992
Electronic Dice using Touch Sensor and 7 Segment Display

Things used in this project

Hardware components

Arduino UNO
Arduino UNO
×1
7 Segment LED Display, Red
7 Segment LED Display, Red
×1
Touch Sensor
×1
Breadboard (generic)
Breadboard (generic)
×1
Breadboard Connectors
×1
Jumper wires (generic)
Jumper wires (generic)
×1
Resistor 1k ohm
Resistor 1k ohm
×1

Software apps and online services

Arduino IDE
Arduino IDE

Story

Read more

Schematics

Schematic

Code

Code for 7-Segment Display Common Anode

Arduino
This is the code for a common anode type 7-Segment Display
/*
 * This program simulates a die by generating a random number between
 * 1-6. The electronic die can
 * be used with some board games that require a die to play.
 * A touch sensor is interfaced with arduino, and on every touch,
 * a random number between 1-6 is generated and
 * displayed on a 7-segment LED.
 * This program is made by Shreyas for
 * Electronics Champ YouTube Channel.
 * Please subscribe to this channel
 * Thank You
 */

int seg_a = 11;
int seg_b = 10;
int seg_c = 9;
int seg_d = 8;
int seg_e = 7;
int seg_f = 6;
int seg_g = 5;
int sensor = 3;
int i = 0;                                  //initialise the variables

void setup() {
//segments a-g are the individual segments in the 7-segment display
  pinMode(seg_a,OUTPUT);
  pinMode(seg_b,OUTPUT);
  pinMode(seg_c,OUTPUT);
  pinMode(seg_d,OUTPUT);
  pinMode(seg_e,OUTPUT);
  pinMode(seg_f,OUTPUT);
  pinMode(seg_g,OUTPUT);

  while(digitalRead(sensor) == LOW){
    pattern();    //function to display a pattern on the 7-segment LED
  }

  randomSeed(analogRead(A0));    //Read from unconnected analog pin A0

}

void loop() {

  if(digitalRead(sensor) == HIGH){        //If the sensor is touched

    i = random(1, 7);     //Chooses a random number between 1 and 6
    for(int pat=0; pat<=2;pat++){
      pattern();
    }

    sevenSeg();

  }

}

void sevenSeg(){
//lights up the corresponding LED segments in the 7-segment LED display

  if(i == 1){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 1
  }
  else if(i == 2){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 2
  }
  else if(i == 3){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 3
  }
  else if(i == 4){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 4
  }
  else if(i == 5){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 5
  }
  else if(i == 6){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 6
  }
}

void pattern(){                 //This displays a moving pattern

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,HIGH);
  delay(100);

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,HIGH);
  delay(100);

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,HIGH);
  delay(100);

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,HIGH);
  delay(100);

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,HIGH);
  delay(100);

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,HIGH);
  delay(100);
}

Code for 7-Segment Display Common Cathode

Arduino
This is the code for a common cathode type 7-Segment Display
/*
 * This program simulates a die by generating a random number between
 * 1-6. The electronic die can
 * be used with some board games that require a die to play.
 * A touch sensor is interfaced with arduino, and on every touch,
 * a random number between 1-6 is generated and
 * displayed on a 7-segment LED.
 * This program is made by Shreyas for
 * Electronics Champ YouTube Channel.
 * Please subscribe to this channel
 * Thank You
 */

int seg_a = 11;
int seg_b = 10;
int seg_c = 9;
int seg_d = 8;
int seg_e = 7;
int seg_f = 6;
int seg_g = 5;
int sensor = 3;
int i = 0;                                  //initialise the variables

void setup() {
//segments a-g are the individual segments in the 7-segment display
  pinMode(seg_a,OUTPUT);
  pinMode(seg_b,OUTPUT);
  pinMode(seg_c,OUTPUT);
  pinMode(seg_d,OUTPUT);
  pinMode(seg_e,OUTPUT);
  pinMode(seg_f,OUTPUT);
  pinMode(seg_g,OUTPUT);

  while(digitalRead(sensor) == LOW){
    pattern();    //function to display a pattern on the 7-segment LED
  }

  randomSeed(analogRead(A0));    //Read from unconnected analog pin A0

}

void loop() {

  if(digitalRead(sensor) == HIGH){        //If the sensor is touched

    i = random(1, 7);     //Chooses a random number between 1 and 6
    for(int pat=0; pat<=2;pat++){
      pattern();
    }

    sevenSeg();

  }

}

void sevenSeg(){
//lights up the corresponding LED segments in the 7-segment LED display

  if(i == 1){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,LOW);
   delay(20);                               //Digit 1
  }
  else if(i == 2){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,LOW);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 2
  }
  else if(i == 3){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,LOW);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 3
  }
  else if(i == 4){
   digitalWrite(seg_a,LOW);
   digitalWrite(seg_b,HIGH);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,LOW);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 4
  }
  else if(i == 5){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,LOW);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 5
  }
  else if(i == 6){
   digitalWrite(seg_a,HIGH);
   digitalWrite(seg_b,LOW);
   digitalWrite(seg_c,HIGH);
   digitalWrite(seg_d,HIGH);
   digitalWrite(seg_e,HIGH);
   digitalWrite(seg_f,HIGH);
   digitalWrite(seg_g,HIGH);
   delay(20);                               //Digit 6
  }
}

void pattern(){                 //This displays a moving pattern

  digitalWrite(seg_a,HIGH);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,LOW);
  delay(100);

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,HIGH);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,LOW);
  delay(100);

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,HIGH);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,LOW);
  delay(100);

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,HIGH);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,LOW);
  delay(100);

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,HIGH);
  digitalWrite(seg_f,LOW);
  digitalWrite(seg_g,LOW);
  delay(100);

  digitalWrite(seg_a,LOW);
  digitalWrite(seg_b,LOW);
  digitalWrite(seg_c,LOW);
  digitalWrite(seg_d,LOW);
  digitalWrite(seg_e,LOW);
  digitalWrite(seg_f,HIGH);
  digitalWrite(seg_g,LOW);
  delay(100);
}
