Ultrasonic 30cm and under measure

Measure 30 cm and under

IntermediateFull instructions provided303
Ultrasonic 30cm and under measure

Things used in this project

Hardware components

Arduino UNO
Arduino UNO
×1
Ultrasonic Sensor - HC-SR04 (Generic)
Ultrasonic Sensor - HC-SR04 (Generic)
×1
LED (generic)
LED (generic)
×1
Male/Female Jumper Wires
Male/Female Jumper Wires
×1

Software apps and online services

Arduino IDE
Arduino IDE
upload code here
wokwi

Story

Read more

Schematics

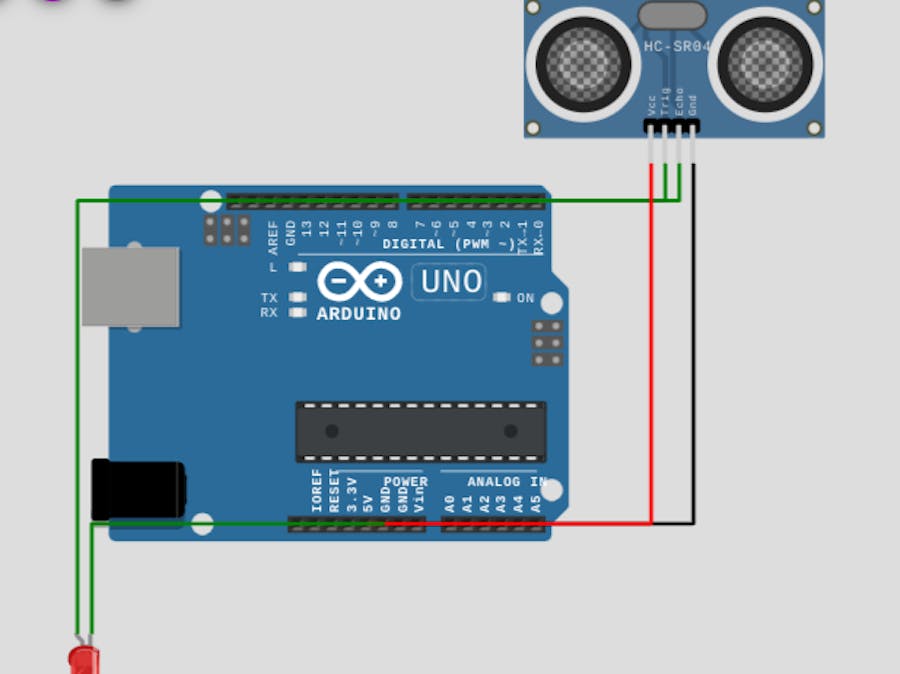

schematic

the cuiccuit wireing made in wokwi

Code

code

C/C++
#define trigPin 13

#define echoPin 12

#define led 11

void setup()

{ Serial.begin (9600);

pinMode(trigPin, OUTPUT);

pinMode(echoPin, INPUT);

pinMode(led, OUTPUT);

}

void loop()

{ long duration, distance;

digitalWrite(trigPin, LOW);

delayMicroseconds(2);

digitalWrite(trigPin, HIGH);

delayMicroseconds(10);

digitalWrite(trigPin, LOW);

duration = pulseIn(echoPin, HIGH);

distance = (duration/2) / 29.1;

if (distance < 30)

{ digitalWrite(led,HIGH);

}

else {

digitalWrite(led,LOW);

}

Serial.print(distance);

Serial.println(" cm");

delay(500);

}
