Published August 31, 2017 © LGPL
Fish Tank Aquarium

Aquarium fish tank controller (light, filter and feeder).
IntermediateProtip2,109
Things used in this project

Hardware components

Maxim Integrated DS1307 64 x 8, Serial, I²C Real-Time Clock
Philips hue PCF8574
IC2 8 bits expander
Arduino UNO
Software apps and online services

Arduino IDE
Story

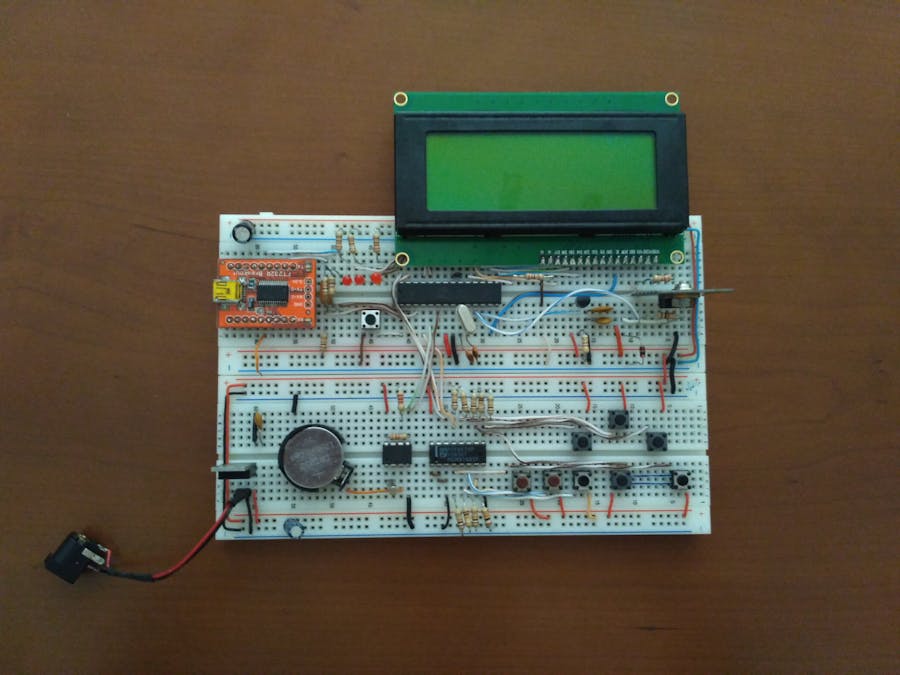

The idea of this project came from the need to control the aquarium when I am away from home on vacation. It controls the lights, the filters and the food feeder. Everything can be defined from the LCD and the buttons. Use the Arduino Duemilenove with the Atmega368, a DS1307 for the RTC and a PCF8574 for the buttons.
You can see the video on the link:
Aquario.ino
//******************************************************************************************************
// Aquario - Fish Tank
// Autor: Joao Pereira
// Email: joaodper@gmail.com
// Data: 11/07/2017
//
// ******************  EEPROM Memory Map  ***********************************  BUTTONS  ****************
// Byte 0 -> Luzes  ON  hora            Byte 09 -> Filtro OFF 1 hora    *    128 -> botao down
// Byte 1 -> Luzes  ON  minuto          Byte 10 -> Filtro OFF 1 minuto  *    32 -> botao up
// Byte 2 -> Luzes  ON  segundo         Byte 11 -> Filtro OFF 1 segundo *    16 -> botao left
// Byte 3 -> Luzes  OFF hora            Byte 13 -> Filtro ON  2 hora    *    64 -> botao right
// Byte 4 -> Luzes  OFF minuto          Byte 14 -> Filtro ON  2 minuto  *    2  -> botao exit
// Byte 5 -> Luzes  OFF segundo         Byte 15 -> Filtro OFF 2 hora    *    1  -> botao enter
// Byte 6 -> Filtro ON 1 hora           Byte 16 -> Filtro OFF 2 minuto  *    8  -> botao toggle filtro
// Byte 7 -> Filtro ON 1 minuto                                         *    4  -> botao toggle luzes
// Byte 8 -> Filtro ON 1 segundo        Byte 12 -> Termometro           *
//*******************************************************************************************************
// Serial
//
//
//
//*******************************************************************************************************

#include <LiquidCrystal.h>        // LCD library
#include <OneWire.h>              // DS18B20 library - http://labdegaragem.com/profiles/blogs/tutorial-como-utilizar-o-sensor-de-temperatura-ds18b20-prova-de
#include <DS1307.h>               // RTC DS1307 library - http://blog.filipeflop.com/modulos/relogio-rtc-ds1307-arduino.html
#include <EEPROM.h>               // Internal EEPROM library
#include <Wire.h>

//*************** Configuracoes das entradas e saidas ***************************************************
int interrupt_id = 2;
volatile int interupcao = 0;
byte button = 0;
const int ledPin =  13;
const int porta5 = 5;
int menuState = 1;
int count_time = 0;
int count = 29;
// Valores guardados na memoria
int hora_luz_on = EEPROM.read(0);
int minuto_luz_on = EEPROM.read(1);
int hora_luz_off = EEPROM.read(3);
int minuto_luz_off = EEPROM.read(4);

int hora_filtro_on = EEPROM.read(6);
int minuto_filtro_on = EEPROM.read(7);
int hora_filtro_off = EEPROM.read(9);
int minuto_filtro_off = EEPROM.read(10);

int hora_filtro_on2 = EEPROM.read(13);
int minuto_filtro_on2 = EEPROM.read(14);
int hora_filtro_off2 = EEPROM.read(15);
int minuto_filtro_off2 = EEPROM.read(16);

int temp1 = EEPROM.read(12);

int luzes_state = 1; //para acertar o horario das luzes
int filtro_state = 1; //para acertar o horario dos filtros
int horas_state = 1; //para acertar as horas e a data
volatile boolean luzes_print = false;
volatile boolean filtro_print = false;
volatile boolean apresenta_tela = true; // serve para apresentar cada tela 1 s vez
int lcd_coluna = 0;
int lcd_linha = 0;
boolean cursor_on = false;

// variveis para alternar o cursor
unsigned long previousMillis = 0;        // will store last time LED was updated
const long interval = 1000;           // interval at which to blink (milliseconds)

//Inicializa o LCD
LiquidCrystal lcd(8, 7, 9, 10, 11, 12);

//Inicializa o DS18B20 na porta 2
OneWire  ds(6);  // no pino 6

//Inicializa o RTC DS1307 ligado as portas A4 e A5 do Arduino
DS1307 rtc(4, 3);

Time  t;

int dia_set = t.date;
int mes_set = t.mon;
int ano_set = t.year;
int horas_set = t.hour;
int minutos_set = t.min;
int segundos_set = t.sec;

//**************************************** SETUP ********************************************
void setup(void) {

  pinMode(interrupt_id, INPUT_PULLUP);
  attachInterrupt(0, _interrupcao, FALLING); // Definio do Interrupt:(O Interrupt a usar, funo para ser executada, Executar quando for de LOW para HIGH
  Wire.begin();
  //Configura entradas e saidas
  pinMode(ledPin, OUTPUT);
  pinMode(A0, OUTPUT);
  pinMode(A1, OUTPUT);
  pinMode(A2, OUTPUT);
  pinMode(A3, OUTPUT);
  pinMode(porta5, OUTPUT);
  // Limpa o PCF8574
  Wire.beginTransmission(32);
  Wire.write(B11111111);
  Wire.endTransmission();

  //Liga o relogio
  rtc.halt(false);

  //As linhas abaixo setam a data e hora do modulo e podem ser comentada apos a primeira utilizacao
  //rtc.setDOW(FRIDAY);      //Define o dia da semana

  //Definicoes do pino SQW/Out
  rtc.setSQWRate(SQW_RATE_1);
  rtc.enableSQW(true);

  Serial.begin(9600);

  //Setup do LCD com o nmnero de colunas x linhas
  lcd.begin(20, 4);

  // fazer verificacao em caso de falha a energia eletrica
  // Luzes
  // Filtro


}

//****************************  Interrupt Function  ****************************************
void _interrupcao() {
  interupcao = 1;
}

//*******************************************************************************************
void loop(void) {

  button == 0;
  float celsius = getTemp();

  // Conta para apagar a luz do lcd
  count_time = count_time + 1;
  count = count + 1;
  if (count_time == 120) {
    digitalWrite(ledPin, LOW);
    menuState = 1;
  }
  if (menuState == 1) {
    cursor_on = false;
    telas(menuState, celsius);
  }
  if(interupcao == 1){
    interupcao = 0;

    Wire.requestFrom(32,1);  //Se PCF8574M - adrress = 32
    if(Wire.available())     //If the request is available
    {
      button=Wire.read();         //Receive the data
      //Serial.println(button);
    }

    menuState = botoes(menuState, button);
    if(apresenta_tela == true){
      telas(menuState, celsius);
      apresenta_tela = false;
    }

  }

  alarmes(celsius);
  delay (100);

  //criar funcao parar piscar os cursor
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= interval) {
    // save the last time you blinked the LED
    previousMillis = currentMillis;
    if(cursor_on == true){
      lcd.setCursor(lcd_coluna, lcd_linha);
      lcd.cursor();
    }
  }
  else {
    lcd.noCursor();
  }

}


//*******************************************************************************************
int botoes(int State, int button) {
  //Serial.println(State);


  if (button == 1 || button == 2 || button == 4 || button == 8 || button == 64 || button == 32 || button == 16 || button == 128) {
    // turn LED on
    count_time = 0;
    digitalWrite(ledPin, HIGH);
  }

  // Botoes para a Tela 1
  if (State == 1 && button == 1){
    apresenta_tela = true;
    cursor_on = false;
    return 2;
  }
  // Botoes para a Tela 2 -> Configuracoes (Data e Hora)
  if (State == 2 && button == 128){
    apresenta_tela = true;
    cursor_on = false;
    return 3;
  }
  if (State == 2 && button == 32){
    apresenta_tela = true;
    cursor_on = false;
    return 5;
  }
  if (State == 2 && button == 1){
    apresenta_tela = true;
    lcd_coluna = 7;
    lcd_linha = 1;
    cursor_on = true;
    horas_set = t.hour;
    minutos_set = t.min;
    segundos_set = t.sec;
    dia_set = t.date;
    mes_set = t.mon;
    ano_set = t.year;
    return 9;
  }
  if (State == 2 && button == 2){
     apresenta_tela = true;
     cursor_on = false;
     return 1;
  }
  if (State == 2 && button == 16){
    apresenta_tela = true;
    cursor_on = false;
    return 10; //Apresenta a Tela 9 -> Sobre
  }

  // Botoes para a Tela 2 -> Configuracoes (Temperatura)
  if (State == 3 && button == 128){
    apresenta_tela = true;
    cursor_on = false;
    return 4;
  }
  if (State == 3 && button == 32){
    apresenta_tela = true;
    cursor_on = false;
    return 2;
  }
  if (State == 3 && button == 1){
    apresenta_tela = true;
    lcd_coluna = 14;
    lcd_linha = 1;
    cursor_on = true;
     return 6;
  }
  if (State == 3 && button == 2){
    apresenta_tela = true;
    return 1;
  }

  // Botoes para a Tela 2 -> Configuracoes (Luzes)
  if (State == 4 && button == 128){
    apresenta_tela = true;
     return 5;
  }
  if (State == 4 && button == 32){
    apresenta_tela = true;
     return 3;
  }
  if (State == 4 && button == 1){
    apresenta_tela = true;
    lcd_coluna = 6;
    lcd_linha = 1;
    cursor_on = true;
    return 7;
  }
  if (State == 4 && button == 2){
    apresenta_tela = true;
    return 1;
  }

  // Botoes para a Tela 2 -> Configuracoes (Filtro)
  if (State == 5 && button == 128){
    apresenta_tela = true;
    return 2;
  }
  if (State == 5 && button == 32){
    apresenta_tela = true;
    return 4;
  }

  if (State == 5 && button == 1){
    apresenta_tela = true;
    lcd_coluna = 6;
    lcd_linha = 1;
    cursor_on = true;
    return 8;
  }
  if (State == 5 && button == 2){
    apresenta_tela = true;
     return 1;
  }

  // Botoes para a Tela 3 -> Temperatura
  if (State == 6 && button == 32){
    temp1 = temp1 + 1;
    lcd_coluna = 14;
    lcd_linha = 1;
    cursor_on = true;
    lcd.setCursor(13, 1);
    if(temp1 <= 9){
      lcd.print("0");
    }
    lcd.print(temp1);
    EEPROM.write(12,temp1);
  }
  if (State == 6 && button == 128){
    temp1 = temp1 - 1;
    lcd_coluna = 14;
    lcd_linha = 1;
    cursor_on = true;
    lcd.setCursor(13, 1);
    if(temp1 <= 9){
      lcd.print("0");
    }
    lcd.print(temp1);
    EEPROM.write(12,temp1);
  }

  if (State == 6 && button == 2){
    apresenta_tela = true;
    cursor_on = false;
    return 3;
  }

  // Botoes para a Tela 4 -> Luzes
  //button up
  if (State == 7 && button == 32){
    if (luzes_state == 1){
      hora_luz_on = hora_luz_on + 1;
      if (hora_luz_on == 24) { hora_luz_on = 0; }
        cursor_on = true;
        lcd.setCursor(5, 1);
        if(hora_luz_on <= 9){
          lcd.print("0");
        }
        lcd.print(hora_luz_on);
    }
    if (luzes_state == 2){
      minuto_luz_on = minuto_luz_on + 1;
      if (minuto_luz_on == 60) { minuto_luz_on = 0; }
        cursor_on = true;
        lcd.setCursor(8, 1);
        if(minuto_luz_on <= 9){
          lcd.print("0");
        }
        lcd.print(minuto_luz_on);
      }
    if (luzes_state == 3){
      hora_luz_off = hora_luz_off + 1;
      if (hora_luz_off == 24) { hora_luz_off = 0; }
        cursor_on = true;
        lcd.setCursor(5, 2);
        if(hora_luz_off <= 9){
          lcd.print("0");
        }
        lcd.print(hora_luz_off);
    }
    if (luzes_state == 4){
      minuto_luz_off = minuto_luz_off + 1;
      if (minuto_luz_off == 60) { minuto_luz_off = 0; }
      cursor_on = true;
      lcd.setCursor(8, 2);
      if(minuto_luz_off <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_luz_off);
    }
    EEPROM.write(0,hora_luz_on);
    EEPROM.write(1,minuto_luz_on);
    EEPROM.write(3,hora_luz_off);
    EEPROM.write(4,minuto_luz_off);
  }

  // down button
  if (State == 7 && button == 128){

    if (luzes_state == 1){
      hora_luz_on = hora_luz_on - 1;
      if (hora_luz_on == -1) { hora_luz_on = 23; }
      cursor_on = true;
      lcd.setCursor(5, 1);
      if(hora_luz_on <= 9){
        lcd.print("0");
      }
      lcd.print(hora_luz_on);
    }
    if (luzes_state == 2){
      minuto_luz_on = minuto_luz_on - 1;
      if (minuto_luz_on == -1) { minuto_luz_on = 59; }
      cursor_on = true;
      lcd.setCursor(8, 1);
      if(minuto_luz_on <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_luz_on);
    }
    if (luzes_state == 3){
      hora_luz_off = hora_luz_off - 1;
      if (hora_luz_off == -1) {hora_luz_off = 23; }
      cursor_on = true;
      lcd.setCursor(5, 2);
      if(hora_luz_off <= 9){
        lcd.print("0");
      }
      lcd.print(hora_luz_off);
    }
     if (luzes_state == 4){
      minuto_luz_off = minuto_luz_off - 1;
      if (minuto_luz_off == -1) { minuto_luz_off = 59; }
      cursor_on = true;
      lcd.setCursor(8, 2);
      if(minuto_luz_off <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_luz_off);
    }
    EEPROM.write(0,hora_luz_on);
    EEPROM.write(1,minuto_luz_on);
    EEPROM.write(3,hora_luz_off);
    EEPROM.write(4,minuto_luz_off);
  }
  // left button
  if (State == 7 && button == 16){
    luzes_state = luzes_state + 1;
    if (luzes_state == 5){luzes_state = 1;}
    if (luzes_state == 1){
      lcd_coluna = 6;
      lcd_linha = 1;
    }
    if (luzes_state == 2){
      lcd_coluna = 9;
      lcd_linha = 1;
    }
    if (luzes_state == 3){
      lcd_coluna = 6;
      lcd_linha = 2;
    }
    if (luzes_state == 4){
      lcd_coluna = 9;
      lcd_linha = 2;
    }
  }

  //right button
  if (State == 7 && button == 64){
    luzes_state = luzes_state - 1;
    if (luzes_state == 0){luzes_state = 4;}
      if (luzes_state == 1){
        lcd_coluna = 6;
        lcd_linha = 1;
      }
    if (luzes_state == 2){
      lcd_coluna = 9;
      lcd_linha = 1;
    }
    if (luzes_state == 3){
      lcd_coluna = 6;
      lcd_linha = 2;
    }
    if (luzes_state == 4){
      lcd_coluna = 9;
      lcd_linha = 2;
    }
  }

  if (State == 7 && button == 2){
    apresenta_tela = true;
    cursor_on = false;
    return 4;
  }

  // Botoes para a Tela 5 -> Filtro (State 8)

  //button up
  if (State == 8 && button == 32){
    if (filtro_state == 1){
      hora_filtro_on = hora_filtro_on + 1;
      if (hora_filtro_on == 24) { hora_filtro_on = 0; }
        cursor_on = true;
        lcd.setCursor(5, 1);
        if(hora_filtro_on <= 9){
          lcd.print("0");
        }
        lcd.print(hora_filtro_on);
    }
    if (filtro_state == 2){
      minuto_filtro_on = minuto_filtro_on + 1;
      if (minuto_filtro_on == 60) { minuto_filtro_on = 0; }
        cursor_on = true;
        lcd.setCursor(8, 1);
        if(minuto_filtro_on <= 9){
          lcd.print("0");
        }
        lcd.print(minuto_filtro_on);
      }
    if (filtro_state == 3){
      hora_filtro_off = hora_filtro_off + 1;
      if (hora_filtro_off == 24) { hora_filtro_off = 0; }
        cursor_on = true;
        lcd.setCursor(5, 2);
        if(hora_filtro_off <= 9){
          lcd.print("0");
        }
        lcd.print(hora_filtro_off);
    }
    if (filtro_state == 4){
      minuto_filtro_off = minuto_filtro_off + 1;
      if (minuto_filtro_off == 60) { minuto_filtro_off = 0; }
      cursor_on = true;
      lcd.setCursor(8, 2);
      if(minuto_filtro_off <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_off);
    }
    if (filtro_state == 5){
      hora_filtro_on2 = hora_filtro_on2 + 1;
      if (hora_filtro_on2 == 24) { hora_filtro_on2 = 0; }
        cursor_on = true;
        lcd.setCursor(12, 1);
        if(hora_filtro_on2 <= 9){
          lcd.print("0");
        }
        lcd.print(hora_filtro_on2);
    }
    if (filtro_state == 6){
      minuto_filtro_on2 = minuto_filtro_on2 + 1;
      if (minuto_filtro_on2 == 60) { minuto_filtro_on2 = 0; }
        cursor_on = true;
        lcd.setCursor(15, 1);
        if(minuto_filtro_on2 <= 9){
          lcd.print("0");
        }
        lcd.print(minuto_filtro_on2);
      }
    if (filtro_state == 7){
      hora_filtro_off2 = hora_filtro_off2 + 1;
      if (hora_filtro_off2 == 24) { hora_filtro_off2 = 0; }
        cursor_on = true;
        lcd.setCursor(12, 2);
        if(hora_filtro_off2 <= 9){
          lcd.print("0");
        }
        lcd.print(hora_filtro_off2);
    }
    if (filtro_state == 8){
      minuto_filtro_off2 = minuto_filtro_off2 + 1;
      if (minuto_filtro_off2 == 60) { minuto_filtro_off2 = 0; }
      cursor_on = true;
      lcd.setCursor(15, 2);
      if(minuto_filtro_off2 <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_off2);
    }

    EEPROM.write(6,hora_filtro_on);
    EEPROM.write(7,minuto_filtro_on);
    EEPROM.write(9,hora_filtro_off);
    EEPROM.write(10,minuto_filtro_off);

    EEPROM.write(13,hora_filtro_on2);
    EEPROM.write(14,minuto_filtro_on2);
    EEPROM.write(15,hora_filtro_off2);
    EEPROM.write(16,minuto_filtro_off2);
  }

  // down button
  if (State == 8 && button == 128){

    if (filtro_state == 1){
      hora_filtro_on = hora_filtro_on - 1;
      if (hora_filtro_on == -1) { hora_filtro_on = 23; }
      cursor_on = true;
      lcd.setCursor(5, 1);
      if(hora_filtro_on <= 9){
        lcd.print("0");
      }
      lcd.print(hora_filtro_on);
    }
    if (filtro_state == 2){
      minuto_filtro_on = minuto_filtro_on - 1;
      if (minuto_filtro_on == -1) { minuto_filtro_on = 59; }
      cursor_on = true;
      lcd.setCursor(8, 1);
      if(minuto_filtro_on <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_on);
    }
    if (filtro_state == 3){
      hora_filtro_off = hora_filtro_off - 1;
      if (hora_filtro_off == -1) {hora_filtro_off = 23; }
      cursor_on = true;
      lcd.setCursor(5, 2);
      if(hora_filtro_off <= 9){
        lcd.print("0");
      }
      lcd.print(hora_filtro_off);
    }
     if (filtro_state == 4){
      minuto_filtro_off = minuto_filtro_off - 1;
      if (minuto_filtro_off == -1) { minuto_filtro_off = 59; }
      cursor_on = true;
      lcd.setCursor(8, 2);
      if(minuto_filtro_off <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_off);
    }
    if (filtro_state == 5){
      hora_filtro_on2 = hora_filtro_on2 - 1;
      if (hora_filtro_on2 == -1) { hora_filtro_on2 = 23; }
      cursor_on = true;
      lcd.setCursor(12, 1);
      if(hora_filtro_on2 <= 9){
        lcd.print("0");
      }
      lcd.print(hora_filtro_on2);
    }
    if (filtro_state == 6){
      minuto_filtro_on2 = minuto_filtro_on2 - 1;
      if (minuto_filtro_on2 == -1) { minuto_filtro_on2 = 59; }
      cursor_on = true;
      lcd.setCursor(15, 1);
      if(minuto_filtro_on2 <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_on2);
    }
    if (filtro_state == 7){
      hora_filtro_off2 = hora_filtro_off2 - 1;
      if (hora_filtro_off2 == -1) {hora_filtro_off2 = 23; }
      cursor_on = true;
      lcd.setCursor(12, 2);
      if(hora_filtro_off2 <= 9){
        lcd.print("0");
      }
      lcd.print(hora_filtro_off2);
    }
     if (filtro_state == 8){
      minuto_filtro_off2 = minuto_filtro_off2 - 1;
      if (minuto_filtro_off2 == -1) { minuto_filtro_off2 = 59; }
      cursor_on = true;
      lcd.setCursor(15, 2);
      if(minuto_filtro_off2 <= 9){
        lcd.print("0");
      }
      lcd.print(minuto_filtro_off2);
    }

    EEPROM.write(6,hora_filtro_on);
    EEPROM.write(7,minuto_filtro_on);
    EEPROM.write(9,hora_filtro_off);
    EEPROM.write(10,minuto_filtro_off);

    EEPROM.write(13,hora_filtro_on2);
    EEPROM.write(14,minuto_filtro_on2);
    EEPROM.write(15,hora_filtro_off2);
    EEPROM.write(16,minuto_filtro_off2);
  }
  // left button
  if (State == 8 && button == 16){
    filtro_state = filtro_state + 1;
    if (filtro_state == 9){filtro_state = 1;}
    if (filtro_state == 1){
      lcd_coluna = 6;
      lcd_linha = 1;
    }
    if (filtro_state == 2){
      lcd_coluna = 9;
      lcd_linha = 1;
    }
    if (filtro_state == 3){
      lcd_coluna = 6;
      lcd_linha = 2;
    }
    if (filtro_state == 4){
      lcd_coluna = 9;
      lcd_linha = 2;
    }
    if (filtro_state == 5){
      lcd_coluna = 13;
      lcd_linha = 1;
    }
    if (filtro_state == 6){
      lcd_coluna = 16;
      lcd_linha = 1;
    }
    if (filtro_state == 7){
      lcd_coluna = 13;
      lcd_linha = 2;
    }
    if (filtro_state == 8){
      lcd_coluna = 16;
      lcd_linha = 2;
    }
  }

  //right button
  if (State == 8 && button == 64){
    filtro_state = filtro_state - 1;
    if (filtro_state == 0){filtro_state = 8;}
      if (filtro_state == 1){
        lcd_coluna = 6;
        lcd_linha = 1;
      }
    if (filtro_state == 2){
      lcd_coluna = 9;
      lcd_linha = 1;
    }
    if (filtro_state == 3){
      lcd_coluna = 6;
      lcd_linha = 2;
    }
    if (filtro_state == 4){
      lcd_coluna = 9;
      lcd_linha = 2;
    }
    if (filtro_state == 5){
      lcd_coluna = 13;
      lcd_linha = 1;
    }
    if (filtro_state == 6){
      lcd_coluna = 16;
      lcd_linha = 1;
    }
    if (filtro_state == 7){
      lcd_coluna = 13;
      lcd_linha = 2;
    }
    if (filtro_state == 8){
      lcd_coluna = 16;
      lcd_linha = 2;
    }
  }

  if (State == 8 && button == 2){
    apresenta_tela = true;
    cursor_on = false;
    return 5;
  }


  // Botoes para a Tela 9 -> Hora e Data
  if (State == 9 && button == 2){
    apresenta_tela = true;
    cursor_on = false;
    return 2;

  }
  if (State == 9 && button == 1){
    apresenta_tela = true;
    cursor_on = false;
    return 2;

  }

  //button up
  if (State == 9 && button == 32){
    if (horas_state == 1){
      dia_set = dia_set + 1;
      if (dia_set == 32) { dia_set = 1; }
        cursor_on = true;
        lcd.setCursor(6, 1);
        if(dia_set <= 9){
          lcd.print("0");
        }
        lcd.print(dia_set);
    }
    if (horas_state == 2){
      mes_set = mes_set + 1;
      if (mes_set == 13) { mes_set = 1; }
        cursor_on = true;
        lcd.setCursor(9, 1);
        if(mes_set <= 9){
          lcd.print("0");
        }
        lcd.print(mes_set);
      }
    if (horas_state == 3){
      ano_set = ano_set + 1;
      if (ano_set == 2100) { ano_set = 2000; }
        cursor_on = true;
        lcd.setCursor(12, 1);
        if(ano_set <= 9){
          lcd.print("0");
        }
        lcd.print(ano_set);
    }
    if (horas_state == 4){
      horas_set = horas_set + 1;
      if (horas_set == 24) { horas_set = 0; }
      cursor_on = true;
      lcd.setCursor(6, 2);
      if(horas_set <= 9){
        lcd.print("0");
      }
      lcd.print(horas_set);
    }
    if (horas_state == 5){
      minutos_set = minutos_set + 1;
      if (minutos_set == 60) { minutos_set = 0; }
        cursor_on = true;
        lcd.setCursor(9, 2);
        if(minutos_set <= 9){
          lcd.print("0");
        }
        lcd.print(minutos_set);
    }
    if (horas_state == 6){
      segundos_set = segundos_set + 1;
      if (segundos_set == 60) { segundos_set = 0; }
        cursor_on = true;
        lcd.setCursor(12, 2);
        if(segundos_set <= 9){
          lcd.print("0");
        }
        lcd.print(segundos_set);
      }
    rtc.setTime(horas_set, minutos_set, segundos_set);     //Define o hora, minuto, segundo
    rtc.setDate(dia_set, mes_set, ano_set);   //Define o dia, mes e ano
  }

  // button down
  if (State == 9 && button == 128){
    if (horas_state == 1){
      dia_set = dia_set - 1;
      if (dia_set == 0) { dia_set = 31; }
        cursor_on = true;
        lcd.setCursor(6, 1);
        if(dia_set <= 9){
          lcd.print("0");
        }
        lcd.print(dia_set);
    }
    if (horas_state == 2){
      mes_set = mes_set - 1;
      if (mes_set == 0) { mes_set = 12; }
        cursor_on = true;
        lcd.setCursor(9, 1);
        if(mes_set <= 9){
          lcd.print("0");
        }
        lcd.print(mes_set);
      }
    if (horas_state == 3){
      ano_set = ano_set - 1;
      if (ano_set == 2000) { ano_set = 2100; }
        cursor_on = true;
        lcd.setCursor(12, 1);
        if(ano_set <= 9){
          lcd.print("0");
        }
        lcd.print(ano_set);
    }
    if (horas_state == 4){
      horas_set = horas_set - 1;
      if (horas_set == 0) { horas_set = 24; }
      cursor_on = true;
      lcd.setCursor(6, 2);
      if(horas_set <= 9){
        lcd.print("0");
      }
      lcd.print(horas_set);
    }
    if (horas_state == 5){
      minutos_set = minutos_set - 1;
      if (minutos_set == 0) { minutos_set = 60; }
        cursor_on = true;
        lcd.setCursor(9, 2);
        if(minutos_set <= 9){
          lcd.print("0");
        }
        lcd.print(minutos_set);
    }
    if (horas_state == 6){
      segundos_set = segundos_set - 1;
      if (segundos_set == 0) { segundos_set = 60; }
        cursor_on = true;
        lcd.setCursor(12, 2);
        if(segundos_set <= 9){
          lcd.print("0");
        }
        lcd.print(segundos_set);
      }
    rtc.setTime(horas_set, minutos_set, segundos_set);     //Define o hora, minuto, segundo
    rtc.setDate(dia_set, mes_set, ano_set);   //Define o dia, mes e ano
  }

  // right button
  if (State == 9 && button == 16){
    horas_state = horas_state + 1;
    if (horas_state == 7){horas_state = 1;}
    if (horas_state == 1){
      lcd_coluna = 7;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 2){
      lcd_coluna = 10;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 3){
      lcd_coluna = 13;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 4){
      lcd_coluna = 7;
      lcd_linha = 2;
      cursor_on = true;
    }
    if (horas_state == 5){
      lcd_coluna = 10;
      lcd_linha = 2;
      cursor_on = true;
    }
    if (horas_state == 6){
      lcd_coluna = 13;
      lcd_linha = 2;
      cursor_on = true;
    }
  }
  // left button
  if (State == 9 && button == 64){
    horas_state = horas_state - 1;
    if (horas_state == 0){horas_state = 6;}
    if (horas_state == 1){
      lcd_coluna = 7;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 2){
      lcd_coluna = 10;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 3){
      lcd_coluna = 13;
      lcd_linha = 1;
      cursor_on = true;
    }
    if (horas_state == 4){
      lcd_coluna = 7;
      lcd_linha = 2;
      cursor_on = true;
    }
    if (horas_state == 5){
      lcd_coluna = 10;
      lcd_linha = 2;
      cursor_on = true;
    }
    if (horas_state == 6){
      lcd_coluna = 13;
      lcd_linha = 2;
      cursor_on = true;
    }
  }

  // Botoes para a Tela 10 -> Sobre
  if (State == 10 && button == 2){
     return 1;
  }

  // Botao toggle luz
  if (button == 4){
    digitalWrite(A0, !digitalRead(A0));
    luzes_print = !luzes_print;
  }

  // Botao toggle filtro
  if (button == 8){
    digitalWrite(A1, !digitalRead(A1));
    digitalWrite(porta5, !digitalRead(porta5));
    filtro_print = !filtro_print;
  }

  return State;
}

//*******************************************************************************************
void telas(int var, float celsius){

...

This file has been truncated, please download it to see its full contents.
