Calliope Lautsprecher/Kopfhörer anschließen

Pump Up The Volume

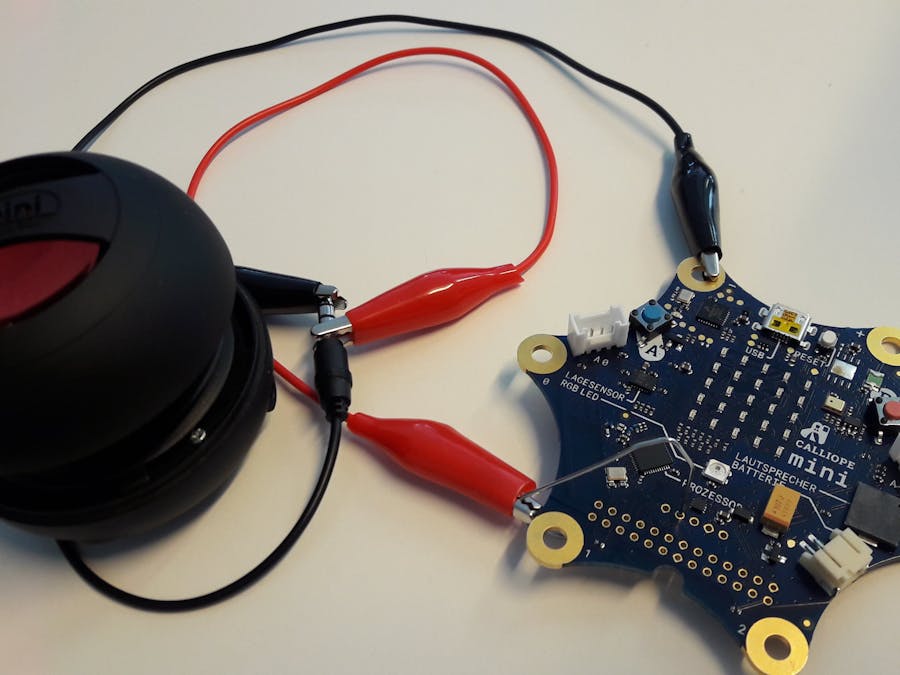

Der Calliope Mini besitzt zwar einen eingebauten "Lautsprecher", dieser ist jedeoch in einige Fällen zu leise. Mit einer einfachen Büroklammer und zwei Krokodilklemmen kann man den Calliope mini (rev4) an einen einfachen Klinkenstecker von einem aktiven Lautsprecher oder einem Kopfhörer anschließen.

Anschluss am Calliope Mini

Im unteren Bereich des Calliope mini befinden sich 2 Reihen von je 13 "Steckkontaktlöchern" und darüber eine kleinere Reihe von 5 Löchern. Das zweite Loch von links (wenn man auf die Vorderseite des Mini guckt) gibt die analogen Audiosignale ab die auch an den internen "Lautsprecher" gegeben werden.

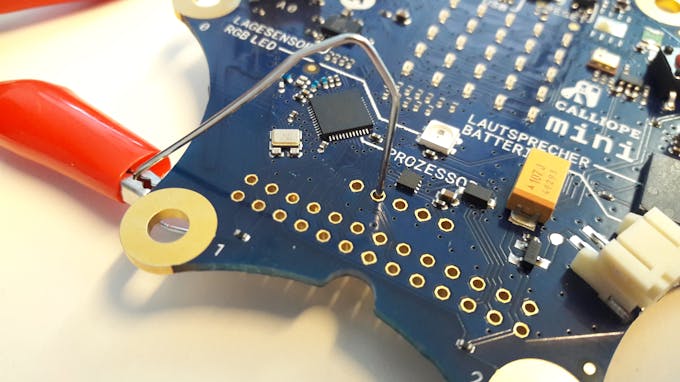

Die Löcher sind leider etwas zu groß um dauerhaften Kontakt mit der Büroklammer beim einfachen Stecken zu gewährleisten, deswegen habe ich die Büroklammer nur leicht aufgebogen und wie oben zu sehen am Calliope Mini festgeklemmt.

Anschluss am Klinkenstecker

Die Spitze des Klinkensteckers muss an den Ground/Negativ-Pin (der mit dem - Minus) des Calliope angeschlossen werden. Die anderen zwei Kontakte sind jeweils für den linken bzw. rechten Audiokanal des Lautsprechers/Kopfhörers. einer von diesen beiden oder gleich beide müssen an die zuvor angebrachte Büroklammer angeschlossen werden.

ACHTUNG! LAUT! Die Lautstärke lässt sich beim Calliope Mini nicht einstellen, deswegen empfehle ich bei Kopfhörern ersteinmal die Lautstärke zu testen ohne diese auf zu setzten. Bei aktiven Lautsprechern empfehle ich ganz leise anzufangen.

Natürlich kann man auch etwas anderes als eine Büroklammer und Krokodilklemmen verwenden, diese Materialien sind nur eine einfach und schnell umzusetzende Möglichkeit.

Viel Spaß und Erfolg!

LG Marian Mehling
