While using the "A9G Pudding board" (other project) worked to a point, it lacked mobility, better control of the modem and involved multiple interconnections and that is why I decided to try the "T-Call" by LILLYGO instead. Programming the unit is pretty straight forward, there are lots of example code available for this on Arduino.
1 / 4 • T-Call variants

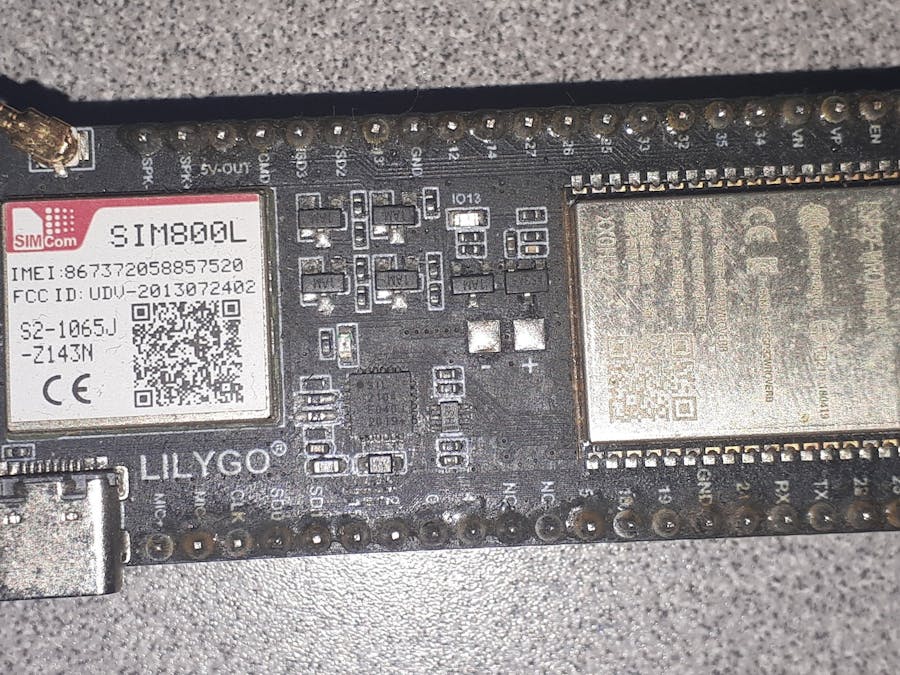

This device combines an esp32 WROVER-B and a SIM800L, all battery operated.
NOTE: This project requires that you have a mobile data SIM card for use.
// Please select the corresponding model
// #define SIM800L_IP5306_VERSION_20190610
// #define SIM800L_AXP192_VERSION_20200327
// #define SIM800C_AXP192_VERSION_20200609
// #define SIM800L_IP5306_VERSION_20200811
#include <Arduino.h>
#include "utilities.h"
// Set serial for debug console (to the Serial Monitor, default speed 115200)
#define SerialMon Serial
// Set serial for AT commands (to the module)
#define SerialAT Serial1
void setupModem()
{
#ifdef MODEM_RST
// Keep reset high
pinMode(MODEM_RST, OUTPUT);
digitalWrite(MODEM_RST, HIGH);
#endif
pinMode(MODEM_PWRKEY, OUTPUT);
pinMode(MODEM_POWER_ON, OUTPUT);
// Turn on the Modem power first
digitalWrite(MODEM_POWER_ON, HIGH);
// Pull down PWRKEY for more than 1 second according to manual requirements
digitalWrite(MODEM_PWRKEY, HIGH);
delay(100);
digitalWrite(MODEM_PWRKEY, LOW);
delay(1000);
digitalWrite(MODEM_PWRKEY, HIGH);
// Initialize the indicator as an output
pinMode(LED_GPIO, OUTPUT);
digitalWrite(LED_GPIO, LED_OFF);
}
void setup()
{
// Set console baud rate
SerialMon.begin(115200);
// Set GSM module baud rate and UART pins
SerialAT.begin(115200, SERIAL_8N1, MODEM_RX, MODEM_TX);
setupModem();
}
void loop()
{
while (SerialAT.available()) {
SerialMon.write(SerialAT.read());
}
while (SerialMon.available()) {
SerialAT.write(SerialMon.read());
}
}
#include <Wire.h>
#if defined(SIM800L_IP5306_VERSION_20190610)
#define MODEM_RST 5
#define MODEM_PWRKEY 4
#define MODEM_POWER_ON 23
#define MODEM_TX 27
#define MODEM_RX 26
#define I2C_SDA 21
#define I2C_SCL 22
#define LED_GPIO 13
#define LED_ON HIGH
#define LED_OFF LOW
#define IP5306_ADDR 0x75
#define IP5306_REG_SYS_CTL0 0x00
// setPowerBoostKeepOn
bool setupPMU()
{
bool en = true;
Wire.begin(I2C_SDA, I2C_SCL);
Wire.beginTransmission(IP5306_ADDR);
Wire.write(IP5306_REG_SYS_CTL0);
if (en) {
Wire.write(0x37); // Set bit1: 1 enable 0 disable boost keep on
} else {
Wire.write(0x35); // 0x37 is default reg value
}
return Wire.endTransmission() == 0;
}
#elif defined(SIM800L_AXP192_VERSION_20200327)
#define MODEM_RST 5
#define MODEM_PWRKEY 4
#define MODEM_POWER_ON 23
#define MODEM_TX 27
#define MODEM_RX 26
#define MODEM_DTR 32
#define MODEM_RI 33
#define I2C_SDA 21
#define I2C_SCL 22
#define LED_GPIO 13
#define LED_ON HIGH
#define LED_OFF LOW
#elif defined(SIM800C_AXP192_VERSION_20200609)
// pin definitions
#define MODEM_PWRKEY 4
#define MODEM_POWER_ON 25
#define MODEM_TX 27
#define MODEM_RX 26
#define MODEM_DTR 32
#define MODEM_RI 33
#define I2C_SDA 21
#define I2C_SCL 22
#define LED_GPIO 12
#define LED_ON LOW
#define LED_OFF HIGH
#elif defined(SIM800L_IP5306_VERSION_20200811)
#define MODEM_RST 5
#define MODEM_PWRKEY 4
#define MODEM_POWER_ON 23
#define MODEM_TX 27
#define MODEM_RX 26
#define MODEM_DTR 32
#define MODEM_RI 33
#define I2C_SDA 21
#define I2C_SCL 22
#define LED_GPIO 13
#define LED_ON HIGH
#define LED_OFF LOW
#define IP5306_ADDR 0x75
#define IP5306_REG_SYS_CTL0 0x00
// setPowerBoostKeepOn
bool setupPMU()
{
bool en = true;
Wire.begin(I2C_SDA, I2C_SCL);
Wire.beginTransmission(IP5306_ADDR);
Wire.write(IP5306_REG_SYS_CTL0);
if (en) {
Wire.write(0x37); // Set bit1: 1 enable 0 disable boost keep on
} else {
Wire.write(0x35); // 0x37 is default reg value
}
return Wire.endTransmission() == 0;
}
#else
#error "Please select the corresponding model"
#endif
#if defined(SIM800L_AXP192_VERSION_20200327) || defined(SIM800C_AXP192_VERSION_20200609)
#include <axp20x.h> //https://github.com/lewisxhe/AXP202X_Library
AXP20X_Class axp;
bool setupPMU()
{
// For more information about the use of AXP192, please refer to AXP202X_Library https://github.com/lewisxhe/AXP202X_Library
Wire.begin(I2C_SDA, I2C_SCL);
int ret = axp.begin(Wire, AXP192_SLAVE_ADDRESS);
if (ret == AXP_FAIL) {
Serial.println("AXP Power begin failed");
return false;
}
//! Turn off unused power
axp.setPowerOutPut(AXP192_DCDC1, AXP202_OFF);
axp.setPowerOutPut(AXP192_LDO2, AXP202_OFF);
axp.setPowerOutPut(AXP192_LDO3, AXP202_OFF);
axp.setPowerOutPut(AXP192_DCDC2, AXP202_OFF);
axp.setPowerOutPut(AXP192_EXTEN, AXP202_OFF);
//! Do not turn off DC3, it is powered by esp32
// axp.setPowerOutPut(AXP192_DCDC3, AXP202_ON);
// Set the charging indicator to turn off
// Turn it off to save current consumption
// axp.setChgLEDMode(AXP20X_LED_OFF);
// Set the charging indicator to flash once per second
// axp.setChgLEDMode(AXP20X_LED_BLINK_1HZ);
//! Use axp192 adc get voltage info
axp.adc1Enable(AXP202_VBUS_VOL_ADC1 | AXP202_VBUS_CUR_ADC1 | AXP202_BATT_CUR_ADC1 | AXP202_BATT_VOL_ADC1, true);
float vbus_v = axp.getVbusVoltage();
float vbus_c = axp.getVbusCurrent();
float batt_v = axp.getBattVoltage();
// axp.getBattPercentage(); // axp192 is not support percentage
Serial.printf("VBUS:%.2f mV %.2f mA ,BATTERY: %.2f\n", vbus_v, vbus_c, batt_v);
return true;
}
#endif
