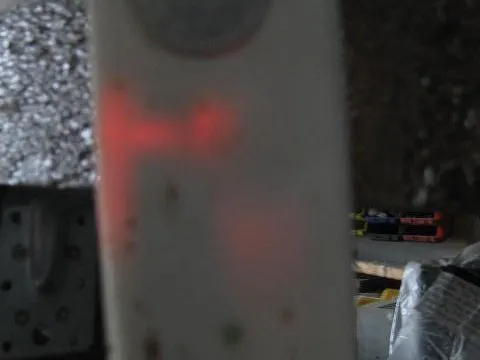

Temp Blink

//S7-Balkontemperatur-Sender mit Mono-LED-Temperatur-/Relaisanzuganzeige
//Mono-LED-Steuerung: Blinkt erst fr 1-er, dann Pause 5sec. und blinkt fr 10-er im 200ms-Takt, danach Pause 2sec.und Dauer-LED wenn Relais angezogen fr 6sec.dann Pause 2sec.und wieder von vorne,
//                    wenn Sender ausgeschaltet bleibt LED nach der Temperaturanzeige dunkel,
//                      bei Minus-Graden blinkt die LED 9xschnell (100ms-Takt) vor der Temperaturanzeige

//Autor: Thomas Mhrling, 76135Karlsruhe, Moningerstr. 16

//Auf Digispark umgeschrieben 04.04.24

#include <OneWire.h>
#include <dmtimer.h>

//#define DS18S20_ID 0x10
#define DS18B20_ID 0x28

DMTimer timer1(600000000); //Create a timer at 1s interval

const int DLED = 0;//Temperatur-LED
const int Rel = 4;//(Heizerrelais)
const int IR  = 3;
const int HWT = 5;//Hardwaretoolnummer(Empfngerhardwareadresse kein Port)
const int SenderNr = 5;//Hardwaretoolnummer(Empfngerhardwareadresse kein Port)
const int iv = 40000;
const int uv = 40000;
const int iv1 = 2000;
const int iv2 = 16000;

//S7-Datenempfangsbyte: WORD S7S1 -> Adresse 255Bit _ HWT 255Bit
//                                      ^          ^
//                                    xxxxxxxx  _  xxxxxxxx
//                                   HW-Adresse _  HW-Toolnummer
//HW-Adress)=Sendernummer, HW-Toolnummer=vergebene Hardwareteilnummer(kann beliebig definiert werden)
//
//S7-Datenempfangsbyte: WORD S7S2 -> Daten 255Bit _ Daten 255Bit
//                                      ^          ^
//                                    xxxxxxxx  _  xxxxxxxx
//                                   Temperatur _  Temperatur

int temp;
int TZ = 0;
int TE = 0;
int TNK = 0;
int Flag = 0;
int Flag1 = 0;
int Flag2 = 0;
unsigned long _millis = 0;  //gendert am 17.05.2020
unsigned long millis_ = 0;  //gendert am 17.05.2020
int temp0 = 0;
int temp1 = 0;
int temp2 = 0;
int temp3 = 0;
int temp4 = 0;
int temp5 = 0;
int count = 0;
word S7S1 = 0;
word S7S2 = 0;
int IR_   = 0;

OneWire ds(2);

byte data[12];
byte addr[8];

boolean readTemperature(){
  //find a device
 if (!ds.search(addr)) {
 ds.reset_search();
 return false;
 }
 if (OneWire::crc8( addr, 7) != addr[7]) {
 return false;
 }
 if (addr[0] != DS18B20_ID) {
 return false;
 }
   ds.reset();
 ds.select(addr);
  // Start conversion
 ds.write(0x44, 1);
 // Wait some time...
  }

boolean getTemperature(){
     byte i;
       byte present = 0;
 present = ds.reset();
 ds.select(addr);
 // Issue Read scratchpad command
 ds.write(0xBE);
 // Receive 9 bytes
 for ( i = 0; i < 9; i++) {
 data[i] = ds.read();
 }
 // Calculate temperature value
 temp = ((( (data[1] << 8) + data[0] )*0.0625));//Fahrenheit:*1.8)+32;
 return true;

}
/*
void BT_S(){//Balkontemperatur senden
Serial.print(S7S2);
//Serial.print(" ");
Serial.println(S7S1);
//Serial.print("Flag1: ");
//Serial.println(Flag1);
//Serial.print("Temp: ");
//Serial.println(temp);
}
*/
void IRD(){//IR-Sensor auswerten
  IR_ = digitalRead(IR);
  if(IR_){Flag2=1;}
//  Serial.print("Flag2: ");
//  Serial.println(Flag2);
}

void setup(){
//    Serial.print("uv");
//  Serial.println(uv);
//      Serial.print("iv1 ");
//  Serial.println(iv1);
//      Serial.print("iv2 ");
//  Serial.println(iv2);
  pinMode(0, OUTPUT); //Temp.-LED
  pinMode(3, INPUT);
  millis_ = millis();
  S7S1 = word(SenderNr, HWT);//Zusammensetzen von Word1-Sendebytes an S7-RS232-Modul->Sendernummer,Hardwarenummer(1=433MHz-Funkmodul HFY-J18A)
  S7S2 = word(Flag1, temp);//Zusammensetzen von Word1-Sendebytes an S7-RS232-Modul->Temperaturvorzeichen(1=Minustemperatur),Temperatur
  Serial.begin(2400);
//    Serial.print("uv");
//  Serial.println(uv);
}


void loop(){

//  Serial.print("iv ");
//  Serial.println(iv);
//        Serial.print("iv1 ");
//  Serial.println(iv1);
//      Serial.print("iv2 ");
//  Serial.println(iv2);
  digitalWrite(DLED, LOW);
  readTemperature();//liest Dallas18B20-Temperatur
  delay(1000);
  getTemperature();//bergibt den Wert einer Variablen
  delay(1000);

  _millis = millis();//bergibt aktuelle Laufzeit einer Variablen

    if(temp < 0) {//wertet 10-er Stellen aus fr LED-Temperaturanzeige
      temp1 = 10;
      temp = temp*(-1);
      Flag1 = 1;
      }else Flag1 = 0;

    if((temp > 0) && (temp < 10)){temp5 = 0;}
    if((temp > 9) && (temp < 20)){temp5 = 1;}
    if((temp > 19) && (temp < 30)){temp5 = 2;}
    if((temp > 29) && (temp < 40)){temp5 = 3;}
    if((temp > 39) && (temp < 50)){temp5 = 4;}

    switch(temp5){//zergliedert die 1-er Stellen der verschiedenen 10-er Stellen gleichablaufend
    case 0:
      temp0 = temp;
      break;
    case 1:
      temp0 = temp - 10;
      if(temp == 10){temp0 = 1;}//temp0 mu 1 sein nicht null da sonst der for-Zhler nicht richtig funktioniert (zeigt 1-er Stelle an(LED blinkt einmal) anstatt nichts (LED bleibt aus)
      break;
    case 2:
      temp0 = temp - 20;
      if(temp == 20){temp0 = 1;}
      break;
    case 3:
      temp0 = temp - 30;
      if(temp == 30){temp0 = 1;}
      break;
    case 4:
      temp0 = temp - 40;
      if(temp == 40){temp0 = 1;}
      break;
    }
/*
  if(temp < 5) {//Relaissteuerung fr externen Heizer, Temperatur ist fest programmiert (Frostschutzwchter)
    digitalWrite(Rel, HIGH);//schaltet Relais bei Untertemperatur sofort Gradgenau, unabhngig von Intervallzeit (Temperaturanzeige)
    Flag = 1;
    }
   else if((temp > 6) & (Flag1 == 0)){
    digitalWrite(Rel, LOW);
    Flag = 0;
   }*/
//  Serial.print("uv ");
//  Serial.println(uv);
//  if((timer1.isTimeReached())||(Flag2==1)){ //check if execution time has been reached
  if(Flag2==1){
//  if ((_millis - millis_>= uv)||(Flag2==1)) {//leitet nach Intervallzeit (Konstante) eine Temperaturanzeige ein
   if(temp1 == 10) {//bei Minusgraden blinkt die LED erst 9xschnell
    for(int i=0;i<temp1;i++){
     digitalWrite(DLED, HIGH);
     delay(100);
     digitalWrite(DLED, LOW);
     delay(100);
     }
    delay(2000);//erste Pause zur LED-Temperaturbetrachtung nur bei Minusgraden
   }
  for(int i=0;i<temp0;i++){//LED blinkt so oft wie warm (oder kalt, 1-er)
    digitalWrite(DLED, HIGH);
    delay(400);
    digitalWrite(DLED, LOW);
    delay(400);
  }

  count = 0;

  delay(4000);//zweite Pause zur LED-Temperaturbetrachtung (bei warm und kalt)

   for(int i=0;i<temp5;i++){//LED blinkt so oft wie warm (oder kalt, 10-er)
    digitalWrite(DLED, HIGH);
    delay(400);
    digitalWrite(DLED, LOW);
    delay(400);
   }

  temp5 = 0;
  temp1 = 0;
  millis_ = millis();//Reset Zeitzhler
  _millis = millis();
  Flag2 = 0;
  delay(5000);
 }

//  if(_millis - millis_ >= iv1) {//leitet nach Temperaturanzeige Relayanzeige ein
//  if(Flag == 1){digitalWrite(DLED, HIGH);}
// }

/* if(_millis - millis_ >= iv2) {
  digitalWrite(DLED, LOW);
 }*/

 S7S2 = word(Flag1, temp);//Zusammensetzen von Word1-Sendebytes an S7-RS232-Modul->Temperaturvorzeichen(1=Minustemperatur),Temperatur
// BT_S();
 delay(2);
//Serial.print("temp0: ");
//Serial.println(temp0);
//Serial.print("temp5: ");
//Serial.println(temp5);
  IRD();

}
