LED Kubus

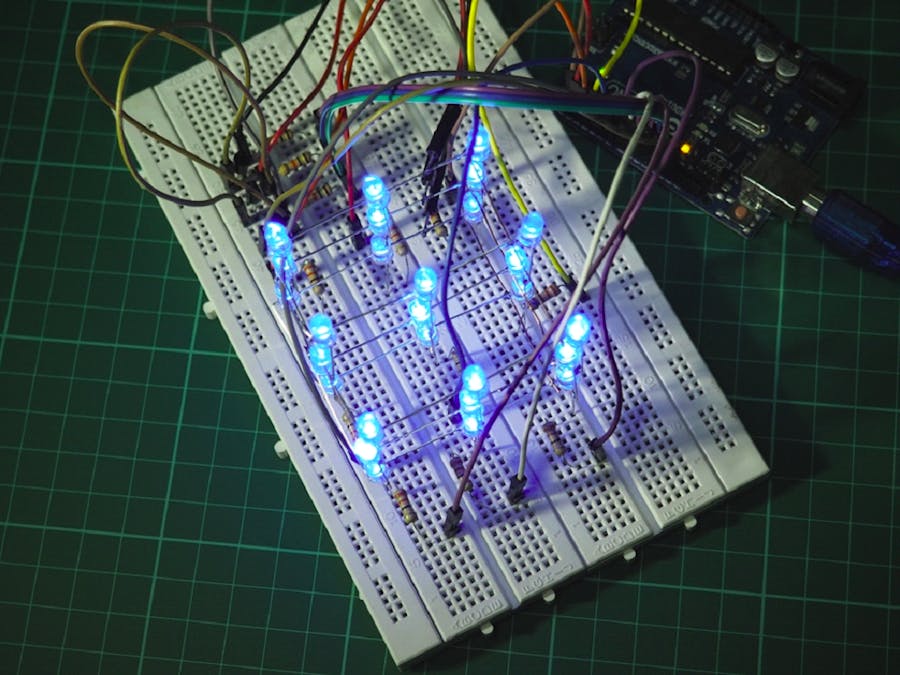

Pasti ada yang bingung ini apa? Iya kan? Ini bukan rangkaian sebuah bom kok, tapi ini merupakan rangkaian LED yang disusun seperti kubus dengan dimensi tiga baris LED ke atas, tiga baris LED ke samping, dan tiga baris LED ke belakang. Masih bingung? Coba kita lihat gambar di bawah ini.

Rangkaian diatas ini punya banyak fungsi lho. Kalian bisa menggunakannya sebagai lampu hias, lampu disko, dan lampu-lampu lainnya, tergantung mau di-pack seperti apa. Rangkaiannya juga tidak terbatas 3x3x3 kok, bisa di-upgrade menjadi lebih besar lagi.

Untuk membuatnya, bisa ikutin langkah-langkah di bawah ini:

1. Siapkan Alat dan Bahan

Seperti kebanyakan kegiatan atau sebuah proyek, langkah pertama yang harus dilakukan yaitu mempersiapkan alat serta bahan-bahannya. Ada dua jenis alat bahan yang perlu kita siapkan pada proyek ini, yaitu perlengkapan yang berupa hardware dan perlengkapan yang berupa software.

Seperti namanya, komponen utama dalam proyek ini adalah LED dan Arduino. Untuk lebih lengkapnya bisa dilihat daftar alat dan bahan di bawah ini:

LED

Arduino UNO R3

Resistor

Transistor

Papan rangkaian

Jumper wire

Plastik

Solder, Gunting kuku, dan Tenol

Dari daftar diatas, komponen Hardware yang diperlukan yaitu:

• LED ukuran 5mm sejumlah 27 buah

• Arduino Uno R3 sebanyak 1 buah

• Resistor ukuran 330 ohm sebanyak 9 buah

• Resistor ukuran 10K ohm sebanyak 3 buah

• Transistor tipe 2N2222 sebanyak 3 buah

• Papan rangkaian/ Breadboard/Projectboard sebanyak 2 buah

• Jumper wire

• Isi kabel RG45

• Solder

• Timah/tenol

• Gunting kuku

• Plastik

• Penggaris

• Spidol atau pena.

Komponen-komponen tersebut bisa dibeli di toko-toko elektronika. Untuk Arduino Uno R3 bisa beli secara online jika tidak menemukan di toko-toko elektronik. Dan untuk plastik, bisa menggunakan bekas tutup kotak makan atau toples berbahan plastik.

Untuk software yang digunakan yaitu Arduino IDE.

Software Arduino IDE bisa diunduh di laman situs dari Arduino dan install di komputer anda. Sedikit saran gunakan installer yang berupa aplikasi (.exe) agar tidak terjadi permasalahan terkait driver.

2. Buat Susunan Kubus dari LED

Langkah kedua kita bikin terlebih dulu susunan LED kubus 3x3x3 LED. Untuk mempermudah menyusun LED menjadi kubus, kita buat terlebih dulu susunan led persegi dengan ukuran 3x3 LED. Agar mudah membuatnya, pertama kita buat terlebih dulu cetakannya.

Gambarkan sebuah persegi dengan ukuran 5x5cm. Lalu bagi menjadi empat persegi sama besar. Seperti dibawah ini:

Lubangi sudut-sudut persegi dengan menggunakan solder sebesar ukuran LED.

Langkah selanjutnya adalah membuat susunan LED persegi dengan ukuran 3x3 LED, tahapnya yaitu sebagai berikut:

• Bengkokan kaki negatif dari dari semua LED, yaitu kaki yang pendek atau kaki yang gemuk jika dilihat dalam LED.

• Masukan sembilan buah LED ke dalam lubang plastik cetakan, masing-masing lubang satu LED.

• Hubungkan kaki-kaki negatif yang sederet dengan menggunakan solder dan tenol. Seperti dibawah ini:

• Hubungkan sampai membentuk rangkaian seperti ini:

• Kupas kabel dengan menggunakan gunting kuku

• Hubungkan kaki-kaki negatif LED secara melintang juga, seperti ini:

• Lepaskan LED dari plastik cetakan.

Ulangi langkah-langkah membuat LED Persegi sampai terdapat 3 LED Persegi.

Lalu langkah selanjutnya adalah menyusun LED persegi menjadi kubus. Langkahnya sebagai berikut:

• Bengkokkan sedikit saja kaki-kaki dari LED kecuali pada satu susunan LED persegi

• Hubungkan ketiga LED persegi seperti berikut ini:

• Solder kaki-kaki positif yang sederet

• Sampai terbentuk rangkaian LED Kubus seperti ini:

3. Susun rangkaian utama

Setelah susunan LED Kubus jadi, selanjutnya adalah membuat rangkaian utama untuk mengontrol LED Kubus. Untuk membuat rangkaian dapat menggunakan dua buah project board yang digabungkan menjadi satu. Lalu menyusun rangkaian seperti skema dibawah ini:

Keterangan (R1,R2,R3 berukuran 10K ohm dan R4 sampai R12 berukuran 330 ohm).

Contoh rangkaian jadinya seperti ini:

4. Upload program ke Board Arduino.

Setelah rangkaian utama jadi, langkah selanjutnya adalah meng-upload program untuk mengontrol LED ke Arduino.

• Pertama-tama hubungkan Arduino dengan komputer

• Download sketch pada dropbox

• Ekstrak menggunakan aplikasi winzip, winrar, ataupun 7zip.

• Buka file hasil ekstrakan tadi, file dengan menggunakan ekstensi atau akhiran .ino, dengan mengeklik dua kali pada file tersebut.

• Akan muncul Arduino IDE yang berisi Sketch tentang LED Kubus.

• Buka tombol Tools, pilih board, lalu pastikan board terpilih adalah arduino uno

• Buka tombol Tools sekali lagi, pilih port, pastikan port yang digunakan sesuai dengan port arduino.

• Klik tombol Verify

• Klik tombol Upload

• Tunggu sampai ada tulisan done compilling di sudut kanan bawah IDE.

Demikianlah tutorial project kali ini. Semoga dapat menginspirasi teman-teman makers dalam membuat karya dan dapat menjadi bahan belajar bagi teman-teman semua. Selamat berkarya. Dirakit. Just make it!
