For the development of this project it is necessary:
* 1 x 12V DC Motor
* 10 x RGB LEDs or LED diode
* Arduino board
* configuration
* 9V battery
* Photo diode
Let's begin:
photo diode refistruje when it crossed over the LEDs and thus knows that he visited one round.
On the motor shaft you find the card that is attached Arduino control unit "MEGA 2650".
On the Arduino Mega little need to connect shield with RGB LEDs.
1 / 2
Shield with RGB LEDs containing 10 LEDs which is connected to a GND pins are distributed across the board to the contacts that go to pins 24 to 52 in the Arduino Mega
1 / 3

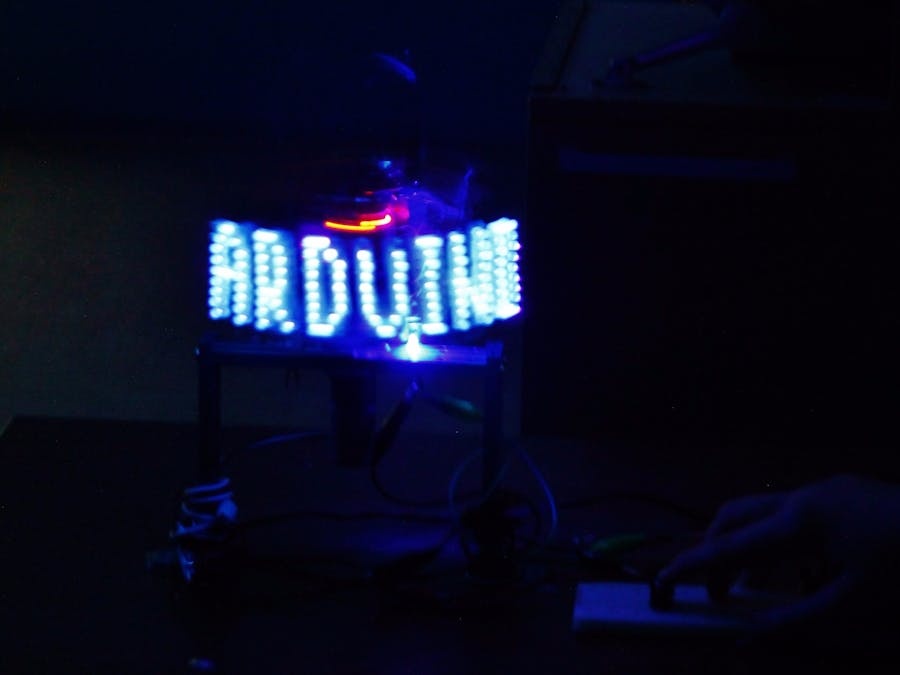

Coupled looks like
/*Arduino team politehnika
Led display vazdušni
*/
int StartPin=A0;
int t=1700;
void setup(){
pinMode(2,OUTPUT); pinMode(3,OUTPUT);
pinMode(4,OUTPUT); pinMode(5,OUTPUT);
pinMode(6,OUTPUT); pinMode(11,OUTPUT);
pinMode(8,OUTPUT); pinMode(9,OUTPUT);
pinMode(10,OUTPUT);
}
void loop(){
int val=analogRead(StartPin);
while(val < 200){
O();
A();
C();
val=analogRead(StartPin);
}
}
void A(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,0,0,0,0,0,0,0);
signal(1,0,1,1,1,1,1,1,1);
signal(0,1,1,1,0,1,1,1,1);
signal(0,1,1,1,0,1,1,1,1);
signal(1,0,1,1,0,1,1,1,1);
signal(1,1,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void B(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,0,0,0,1);
signal(0,0,0,0,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void C(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void D(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,0,0,0,0,0,1,1);
signal(1,0,1,1,1,1,1,0,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void E(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void Fa(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void G(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,0,1,1,1,0,0,0,1);
signal(0,1,1,1,1,0,1,1,0);
signal(0,1,1,1,1,0,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void H(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,0,0,1,1,1,1);
signal(1,1,1,0,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void I(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void J(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,0,0,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void K(){//LOW=1 HIGH=0
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,1,1,1,0,0,0);
signal(1,1,1,0,1,0,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void L(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void M(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(1,0,0,0,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void N(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,0,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void O(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void P(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,1,1,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void R(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,1,1,0,1);
signal(0,1,1,1,1,0,0,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void S(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void T(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,1);
signal(0,0,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void U(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,1,1);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,0,0,0,0,0,0,1,1);
signal(1,1,1,1,1,1,1,1,1);
delay(t);
}
void V(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,1,1,1,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,0,1,1,1);
signal(0,0,0,0,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
}
void Z(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,0,1);
signal(0,0,1,1,1,1,1,0,1);
signal(0,1,0,1,1,1,1,0,1);
signal(0,1,1,0,1,1,1,0,1);
signal(0,1,1,1,0,1,1,0,1);
signal(0,1,1,1,1,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
}
void signal(int a,int b,int c,int d,int e,int f,int p,int k,int n){
/*Napomena 1=LOW 0=HIGH*/
if(a==1)digitalWrite(2,LOW);
else digitalWrite(2,HIGH);
if(b==1)digitalWrite(3,LOW);
else digitalWrite(3,HIGH);
if(c==1)digitalWrite(4,LOW);
else digitalWrite(4,HIGH);
if(d==1)digitalWrite(5,LOW);
else digitalWrite(5,HIGH);
if(e==1)digitalWrite(6,LOW);
else digitalWrite(6,HIGH);
if(f==1)digitalWrite(11,LOW);
else digitalWrite(11,HIGH);
if(p==1)digitalWrite(8,LOW);
else digitalWrite(8,HIGH);
if(k==1)digitalWrite(9,LOW);
else digitalWrite(9,HIGH);
if(n==1)digitalWrite(10,LOW);
else digitalWrite(10,HIGH);
delay(t);
}
Arduino code RGB led
Arduinoprilikom povezivanja funkcija sa slovima
razlikuju se A(); i AA(); i AAA(); ispis se razlikuje samo u boji slova koji je ispisan.
razlikuju se A(); i AA(); i AAA(); ispis se razlikuje samo u boji slova koji je ispisan.
/*Arduino team politehnika
Led display vazdušni
*/
int StartPin=A0;
int t=2000;
void setup(){
//Red pins leds dioda
pinMode(28,OUTPUT); pinMode(45,OUTPUT);
pinMode(33,OUTPUT); pinMode(46,OUTPUT);
pinMode(34,OUTPUT); pinMode(51,OUTPUT);
pinMode(39,OUTPUT); pinMode(52,OUTPUT);
pinMode(40,OUTPUT);
//Green pins leds dioda
pinMode(29,OUTPUT); pinMode(42,OUTPUT);
pinMode(30,OUTPUT); pinMode(47,OUTPUT);
pinMode(35,OUTPUT); pinMode(48,OUTPUT);
pinMode(36,OUTPUT); pinMode(53,OUTPUT);
pinMode(41,OUTPUT);
//Blue pins leds dioda
pinMode(26,OUTPUT); pinMode(43,OUTPUT);
pinMode(31,OUTPUT); pinMode(44,OUTPUT);
pinMode(32,OUTPUT); pinMode(49,OUTPUT);
pinMode(37,OUTPUT); pinMode(50,OUTPUT);
pinMode(38,OUTPUT);
}
void loop(){
int val=analogRead(StartPin);
while(val < 200){
O();
AAA();
CC();
val=analogRead(StartPin);
}
}
void A(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,0,0,0,0,0,0,0);
signal(1,0,1,1,1,1,1,1,1);
signal(0,1,1,1,0,1,1,1,1);
signal(0,1,1,1,0,1,1,1,1);
signal(1,0,1,1,0,1,1,1,1);
signal(1,1,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void B(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,0,0,0,1);
signal(0,0,0,0,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void C(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void D(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,0,0,0,0,0,1,1);
signal(1,0,1,1,1,1,1,0,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void E(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,1,1,1,0,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void Fa(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,1,1,0,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void G(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,0,1,1,1,0,0,0,1);
signal(0,1,1,1,1,0,1,1,0);
signal(0,1,1,1,1,0,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void H(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,0,0,1,1,1,1);
signal(1,1,1,0,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void I(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void J(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,0,0,1);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void K(){//LOW=1 HIGH=0
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,1,1,1,0,0,0);
signal(1,1,1,0,1,0,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void L(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void M(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(1,0,0,0,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void N(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,0,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,1,1,1,0,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void O(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,1,1,1,1,1,1,1,0);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void P(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,1,1,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void R(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,0,0,0,0,1,1,0,1);
signal(0,1,1,1,1,0,0,1,1);
signal(0,1,1,1,1,0,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void S(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void T(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,1,1);
signal(0,0,0,0,0,0,0,0,0);
signal(0,1,1,1,1,1,1,1,1);
signal(0,0,1,1,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void U(){
signal(1,1,1,1,1,1,1,1,1);
signal(1,0,0,0,0,0,0,1,1);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,0,0,0,0,0,0,1,1);
signal(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void V(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,0,0,0,1,1,1,1,1);
signal(1,1,1,1,1,0,1,1,1);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,1,1,1,0);
signal(1,1,1,1,1,1,1,0,1);
signal(1,1,1,1,1,0,1,1,1);
signal(0,0,0,0,1,1,1,1,1);
signal(1,1,1,1,1,1,1,1,1);
}
void Z(){
signal(1,1,1,1,1,1,1,1,1);
signal(0,1,1,1,1,1,1,0,1);
signal(0,0,1,1,1,1,1,0,1);
signal(0,1,0,1,1,1,1,0,1);
signal(0,1,1,0,1,1,1,0,1);
signal(0,1,1,1,0,1,1,0,1);
signal(0,1,1,1,1,0,0,0,1);
signal(1,1,1,1,1,1,1,1,1);
}
void AA(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,0,0,0,0,0,0,0);
signal1(1,0,1,1,1,1,1,1,1);
signal1(0,1,1,1,0,1,1,1,1);
signal1(0,1,1,1,0,1,1,1,1);
signal1(1,0,1,1,0,1,1,1,1);
signal1(1,1,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void BB(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,0,0,0,1);
signal1(0,0,0,0,0,1,1,1,0);
signal1(0,1,1,1,0,1,1,1,0);
signal1(0,1,1,1,0,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void CC(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(1,0,0,0,0,0,0,0,1);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void DD(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,0,0,0,0,0,1,1);
signal1(1,0,1,1,1,1,1,0,1);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void EE(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,0,1,1,1,0);
signal1(0,1,1,1,0,1,1,1,0);
signal1(0,1,1,1,0,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void FF(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,1);
signal1(0,1,1,0,1,1,1,1,1);
signal1(0,1,1,0,1,1,1,1,1);
signal1(0,1,1,0,1,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void GG(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,0,1,1,1);
signal1(1,0,1,1,1,0,0,0,1);
signal1(0,1,1,1,1,0,1,1,0);
signal1(0,1,1,1,1,0,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(1,0,0,0,0,0,0,0,1);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void HH(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,0,0,1,1,1,1);
signal1(1,1,1,0,0,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void II(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void JJ(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,0,0,1);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void KK(){//LOW=1 HIGH=0
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,0,1,1,1,0,0,0);
signal1(1,1,1,0,1,0,1,1,1);
signal1(1,1,1,1,0,1,1,1,1);
signal1(1,1,1,1,0,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void LL(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void MM(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,0,0,0,0,0,0,0,0);
signal1(0,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,1);
signal1(1,0,0,0,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,1);
signal1(1,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void NN(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,0,1);
signal1(1,1,1,1,1,1,0,1,1);
signal1(1,1,1,1,1,0,1,1,1);
signal1(1,1,1,1,0,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void OO(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,1,1,1,1,1,1,1,0);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void PP(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,0,0,0,0,1,1,1,1);
signal1(0,1,1,1,1,0,1,1,1);
signal1(0,1,1,1,1,0,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void RR(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,0,0,0,0,1,1,0,1);
signal1(0,1,1,1,1,0,0,1,1);
signal1(0,1,1,1,1,0,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
/*void SS(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}*/
void TT(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,1,1);
signal1(0,0,0,0,0,0,0,0,0);
signal1(0,1,1,1,1,1,1,1,1);
signal1(0,0,1,1,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void UU(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(1,0,0,0,0,0,0,1,1);
signal1(1,1,1,1,1,1,1,0,1);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,0,1);
signal1(1,0,0,0,0,0,0,1,1);
signal1(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void VV(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,0,0,0,1,1,1,1,1);
signal1(1,1,1,1,1,0,1,1,1);
signal1(1,1,1,1,1,1,1,0,1);
signal1(1,1,1,1,1,1,1,1,0);
signal1(1,1,1,1,1,1,1,0,1);
signal1(1,1,1,1,1,0,1,1,1);
signal1(0,0,0,0,1,1,1,1,1);
signal1(1,1,1,1,1,1,1,1,1);
}
void ZZ(){
signal1(1,1,1,1,1,1,1,1,1);
signal1(0,1,1,1,1,1,1,0,1);
signal1(0,0,1,1,1,1,1,0,1);
signal1(0,1,0,1,1,1,1,0,1);
signal1(0,1,1,0,1,1,1,0,1);
signal1(0,1,1,1,0,1,1,0,1);
signal1(0,1,1,1,1,0,0,0,1);
signal1(1,1,1,1,1,1,1,1,1);
}
void AAA(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,0,0,0,0,0,0,0);
signal2(1,0,1,1,1,1,1,1,1);
signal2(0,1,1,1,0,1,1,1,1);
signal2(0,1,1,1,0,1,1,1,1);
signal2(1,0,1,1,0,1,1,1,1);
signal2(1,1,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void BBB(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,0,0,0,1);
signal2(0,0,0,0,0,1,1,1,0);
signal2(0,1,1,1,0,1,1,1,0);
signal2(0,1,1,1,0,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void CCC(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(1,0,0,0,0,0,0,0,1);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void DDD(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,0,0,0,0,0,1,1);
signal2(1,0,1,1,1,1,1,0,1);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void EEE(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,0,1,1,1,0);
signal2(0,1,1,1,0,1,1,1,0);
signal2(0,1,1,1,0,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void FFF(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,1);
signal2(0,1,1,0,1,1,1,1,1);
signal2(0,1,1,0,1,1,1,1,1);
signal2(0,1,1,0,1,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void GGG(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,0,1,1,1);
signal2(1,0,1,1,1,0,0,0,1);
signal2(0,1,1,1,1,0,1,1,0);
signal2(0,1,1,1,1,0,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(1,0,0,0,0,0,0,0,1);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void HHH(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,0,0,1,1,1,1);
signal2(1,1,1,0,0,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void III(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void JJJ(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,0,0,1);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void KKK(){//LOW=1 HIGH=0
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,0,1,1,1,0,0,0);
signal2(1,1,1,0,1,0,1,1,1);
signal2(1,1,1,1,0,1,1,1,1);
signal2(1,1,1,1,0,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void LLL(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void MMM(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,0,0,0,0,0,0,0,0);
signal2(0,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,1);
signal2(1,0,0,0,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,1);
signal2(1,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void NNN(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,0,1);
signal2(1,1,1,1,1,1,0,1,1);
signal2(1,1,1,1,1,0,1,1,1);
signal2(1,1,1,1,0,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void OOO(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,1,1,1,1,1,1,1,0);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void PPP(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,0,0,0,0,1,1,1,1);
signal2(0,1,1,1,1,0,1,1,1);
signal2(0,1,1,1,1,0,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void RRR(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,0,0,0,0,1,1,0,1);
signal2(0,1,1,1,1,0,0,1,1);
signal2(0,1,1,1,1,0,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void SSS(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void TTT(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,1,1);
signal2(0,0,0,0,0,0,0,0,0);
signal2(0,1,1,1,1,1,1,1,1);
signal2(0,0,1,1,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void UUU(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(1,0,0,0,0,0,0,1,1);
signal2(1,1,1,1,1,1,1,0,1);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,0,1);
signal2(1,0,0,0,0,0,0,1,1);
signal2(1,1,1,1,1,1,1,1,1);
delayMicroseconds(t);
}
void VVV(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,0,0,0,1,1,1,1,1);
signal2(1,1,1,1,1,0,1,1,1);
signal2(1,1,1,1,1,1,1,0,1);
signal2(1,1,1,1,1,1,1,1,0);
signal2(1,1,1,1,1,1,1,0,1);
signal2(1,1,1,1,1,0,1,1,1);
signal2(0,0,0,0,1,1,1,1,1);
signal2(1,1,1,1,1,1,1,1,1);
}
void ZZZ(){
signal2(1,1,1,1,1,1,1,1,1);
signal2(0,1,1,1,1,1,1,0,1);
signal2(0,0,1,1,1,1,1,0,1);
signal2(0,1,0,1,1,1,1,0,1);
signal2(0,1,1,0,1,1,1,0,1);
signal2(0,1,1,1,0,1,1,0,1);
signal2(0,1,1,1,1,0,0,0,1);
signal2(1,1,1,1,1,1,1,1,1);
}
void signal(int a,int b,int c,int d,int e,int f,int p,int k,int n){
/*Napomena 1=LOW 0=HIGH*/
if(a==1)digitalWrite(52,LOW);
else digitalWrite(52,HIGH);
if(b==1)digitalWrite(51,LOW);
else digitalWrite(51,HIGH);
if(c==1)digitalWrite(46,LOW);
else digitalWrite(46,HIGH);
if(d==1)digitalWrite(45,LOW);
else digitalWrite(45,HIGH);
if(e==1)digitalWrite(40,LOW);
else digitalWrite(40,HIGH);
if(f==1)digitalWrite(39,LOW);
else digitalWrite(39,HIGH);
if(p==1)digitalWrite(34,LOW);
else digitalWrite(34,HIGH);
if(k==1)digitalWrite(33,LOW);
else digitalWrite(33,HIGH);
if(n==1)digitalWrite(28,LOW);
else digitalWrite(28,HIGH);
delayMicroseconds(t);
}
void signal1(int a,int b,int c,int d,int e,int f,int p,int k,int n){
/*Napomena 1=LOW 0=HIGH*/
if(a==1)digitalWrite(53,LOW);
else digitalWrite(53,HIGH);
if(b==1)digitalWrite(48,LOW);
else digitalWrite(48,HIGH);
if(c==1)digitalWrite(47,LOW);
else digitalWrite(47,HIGH);
if(d==1)digitalWrite(42,LOW);
else digitalWrite(42,HIGH);
if(e==1)digitalWrite(41,LOW);
else digitalWrite(41,HIGH);
if(f==1)digitalWrite(36,LOW);
else digitalWrite(36,HIGH);
if(p==1)digitalWrite(35,LOW);
else digitalWrite(35,HIGH);
if(k==1)digitalWrite(30,LOW);
else digitalWrite(30,HIGH);
if(n==1)digitalWrite(29,LOW);
else digitalWrite(29,HIGH);
delayMicroseconds(t);
}
void signal2(int a,int b,int c,int d,int e,int f,int p,int k,int n){
/*Napomena 1=LOW 0=HIGH*/
if(a==1)digitalWrite(50,LOW);
else digitalWrite(50,HIGH);
if(b==1)digitalWrite(49,LOW);
else digitalWrite(49,HIGH);
if(c==1)digitalWrite(44,LOW);
else digitalWrite(44,HIGH);
if(d==1)digitalWrite(43,LOW);
else digitalWrite(43,HIGH);
if(e==1)digitalWrite(38,LOW);
else digitalWrite(38,HIGH);
if(f==1)digitalWrite(37,LOW);
else digitalWrite(37,HIGH);
if(p==1)digitalWrite(32,LOW);
else digitalWrite(32,HIGH);
if(k==1)digitalWrite(31,LOW);
else digitalWrite(31,HIGH);
if(n==1)digitalWrite(26,LOW);
else digitalWrite(26,HIGH);
delayMicroseconds(t);
}
Comments
