French official website project: http://dawa.panik-po.com
DAWA is an Arduino datalogger and lap timer for your motorbike. It records 10 times per second in a CSV file.

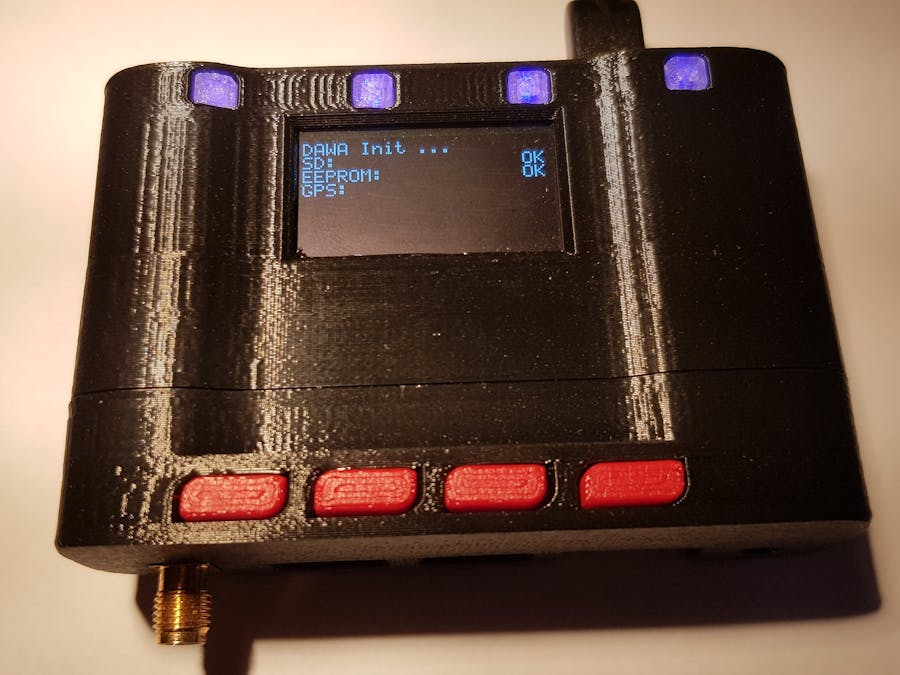

What's new in v6?- New PCB: DAWA v6 is now a standalone PCB (Microchip SAM D21 chip like Arduino M0). v5 was a shield which needs an Arduino M0.
- New IMU: MPU-9250 is now used. This IMU is on a secondary PCB with his own µproc (Microchip SAM D21).
- New OLED screen: A little bit bigger (1.3" vs 0.96"). The screen connector (SPI) is compatible with 2.4" 240x320 color LCD.
- New enclosure: A brand new 3D-printed enclosure.
- Sensors autodetection: Infrared temperature sensors are now autodetected.
- Navigation: Add a navigation menu system and 4 buttons to allow configuration and use without smartphone and Bluetooth.
- Lights: Add 4 LEDS for specific events (best time on lap for example).
- Connectors: All connectors are now on the same side (bottom), GPS connector is now SMA.
- GPS battery: Rechargeable LIR 2025 battery.
- Raw data acquisition: On Triumph bikes and many others, ECU values can be directly read (I personnaly use : RPM, SPEED, GEAR POSITION, THROTTLE and BRAKE state)
- Environement values: A 9-axis sensor (MPU-9250) is used to store G-forces and I hope soon, roll and pitch
- Position values: A u-blox 10Hz GPS chip gets realtime coordinates
- Infrared temperatures: You can plug up to 6 infrared temperature sensors (tyres or ground t° for example)
- Additional inputs: You can measure 2 analog inputs and 2 digital inputs (suspension sensors for exemple)
Everything is stored on a micro SD card.10 times per seconds, a new line is created in a CSV file. This line contains every data values separated by a semicolon.Current values are displayed in realtime on the OLED screen attached.
Could it be used as a lap timer?YES ! Since v4 and the integration of a 10Hz GPS chip, lap timer functions are available.
How does it work ?I couldn't make it easier !Press the button start recording, press again stop recording. One CSV file is created on each new record.
What about lap timer functionsA little bit more difficult, you have to put a file named "TRACKS.CSV" on the sdcard.This file will contain track name and finishline coordinates, one line per track: <trackname>;<finishline lat. A>;<finishline lon. A>;<finishline lat. B>;<finishline lon. B>CAROLE;489799930;25224350;489800230;25226330
To keep precision, latitude and longitude should be converted to integers (multiply by 10 000 000). When start recording the closer track is automatically chosen.
Bluetooth connection is usefull in these 2 cases :
- You just finish your track session and want to know lap times / best lap
- Before using DAWA, some parameters could be adjusted, use the bluetooth console to setup them!
I'm using "Serial Bluetooth Terminal" on Androïd. Connect and type "help" to view all available commands.
What's next?- Laptimer split time: Add split time management
- Lean angle: Seems easy but in fact very complicated to obtain good values without drift
- /3D Case - Fusion 360 parts and STL files for 3D printing
- /Arduino - The.ino file you need to put in the Arduino M0
- /Documentation - Some brief explanations about this shield (french - not translated)
- /Eagle - All Eagle files (schematics, PCB/Gerber, libraries, parts list)
Site web officiel (FR) : http://dawa.panik-po.com/
DAWA est un système de chronométrage et d'acquisition de données pour votre moto. Il enregistre les données 10x par seconde dans un fichier CSV.
Q&A rapide- Comment sont récupérées les données ?Pas de prise OBD, protocole trop lent sur ma "veille" moto de 2009. Je récupère les informations directement sur le faisceau du calculateur. Chaque moto est différente, il faudra sur une autre moto :
- Identifier les signaux (RPM, vitesse, position poignée de gaz, rapport engagé et frein)
- Vérifier la forme des signaux (RPM = signal carré, poignée de gaz = signal analogique, etc.)
- Eventuellement adapter le code au niveau de la programmation si le signal est complètement différent
- Je peux l'assembler moi même ?Aucun problème, attention néanmoins, il vous faut au minimum :
- Le circuit imprimé (je peux le fournir, j'en ai quelques uns en stock)
- Un programmateur pour les 2 µproc Microchip SAM D21 (Atmel ICE BASIC par exemple)
- Une station de soudure à l'air chaud (indispensable pour souder l'IMU)
- Combien ça coute ?Grossièrement, voici ce que ça me coûte :
- PCB : ~10€
- Composants : ~90€
- Autres (impression 3D, résine pour les sondes de t°, la journée passée à assembler un exemplaire) : à vous de juger
Certes, ça reste moins cher que ce que l'on peut trouver dans le commerce (Starlane, Alfano, 3DMS) mais ce n'est clairement pas comparable.Vous voulez un vrai chrono, utilisable à la sortie de sa boite, passez votre chemin et dirigez vous vers les produits du commerce.Vous voulez un maximum de fonctionnalités, pouvoir faire évoluer un projet libre et avez quelques notions en électronique/développement, ce projet est pour vous :)
Les nouveautés de la v6- Nouveau circuit imprimé : DAWA v6 est désormais un circuit imprimé autonome (puce Microchip SAM D21 comme l'Arduino M0). La v5 était un module qui se branchait sur un Arduino M0
- Nouveau capteur de position : Le capteurs 9 axes MPU-9250 est maintenant utilisé. Ce capteur est monté sur un circuit imprimé secondaire avec son propre µproc (Microchip SAM D21)
- Nouvel écran OLED : Un peu plus grand (1.3" vs 0.96"). Le connecteur d’écran (SPI) est compatible avec les écrans LCD couleur 2, 4" 240x320
- Nouveau boitier : Un tout nouveau boîtier imprimé en 3D
- Autodetection des capteurs : Les capteurs de température infrarouges sont maintenant détectés automatiquement
- Navigation : Ajout d'un système de menu de navigation et 4 boutons pour permettre la configuration et l'utilisation sans smartphone ni Bluetooth
- LEDs : Ajout de 4 LEDs pour des événements spécifiques (meilleur temps au tour par exemple)
- Connecteurs : tous les connecteurs sont maintenant du même côté (en bas), le connecteur GPS est maintenant de type SMA (à visser)
- Batterie GPS : Batterie rechargeable LIR 2025
- Acquisition de données bruts : Sur les motos Triumph et beaucoup d’autres, les valeurs du calculateur peuvent être lues directement (j’utilise personnellement: RPM, vitesse, position poignée de gaz, rapport engagé et frein)
- Atitude de la moto : Un capteur à 9 axes (MPU-9250) est utilisé pour stocker les G et j'espère que bientôt, le roulis et le tangage
- Position de la moto : Une puce GPS u-blox 10Hz récupère les coordonnées GPS en temps réel
- Température infrarouge : Vous pouvez brancher jusqu'à 6 capteurs de température infrarouge (pneus ou t° au sol, par exemple).
- Entrées additionnelles : Vous pouvez mesurer 2 entrées analogiques et 2 entrées numériques supplémentaires (capteurs de suspension par exemple)
Tout est stocké sur une carte micro SD.10 fois par seconde, une nouvelle ligne est créée dans un fichier CSV. Cette ligne contient toutes les valeurs de données séparées par un point-virgule.Les valeurs actuelles sont affichées en temps réel sur l’écran OLED joint.
Peut-il être utilisé comme un chronomètre?OUI ! Depuis la v4 et l'intégration d'une puce GPS 10Hz, des fonctions de chronométrage sont disponibles.
Comment ça marche?Rien de plus simple !Un bouton pour démarrer l'enregistrement et un pour l'arrêter :)Un fichier CSV est créé à chaque nouvel enregistrement.
Qu'en est-il des fonctions de chronométrageUn peu plus compliqué, vous devez mettre un fichier nommé "TRACKS.CSV" sur la carte SD.Ce fichier contiendra le nom du circuit et les coordonnées de la ligne d'arrivée, une ligne par circuit:<trackname>;<finishline lat. A>;<finishline lon. A>;<finishline lat. B>;<finishline lon. B>CAROLE;489799930;25224350;489800230;25226330
Pour conserver la précision, la latitude et la longitude doivent être converties en nombres entiers (multiplier par 10 000 000).Au début de l’enregistrement, la piste la plus proche est automatiquement choisie.
La connexion Bluetooth est utile dans ces 2 cas:
- Vous venez de terminer votre session sur piste et vous voulez connaître les temps/meilleurs tours
- Avant d'utiliser DAWA, certains paramètres peuvent être ajustés, utilisez la console Bluetooth pour les configurer !
J'utilise "Serial Bluetooth Terminal" sur Androïd. Connectez-vous et tapez "help" pour voir toutes les commandes disponibles
Evolutions- Temps intermédiaire : Ajout de la gestion des temps intermédiaires
- Angle d'inclinaison : Le composant est présent, l'algorithme aussi mais les valeurs dérivent dans le temps. C'est une problématique récurrente.
