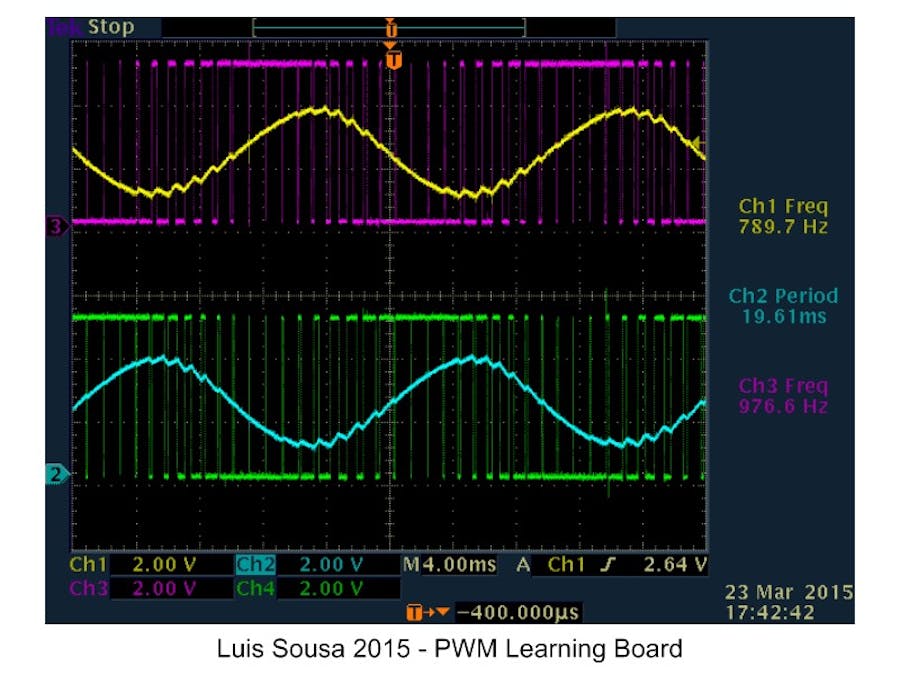

PWM Demonstration Board (Using Arduino)

This PWM Learning Board helps students to understand the PWM concept. What is it and how it works.

IntermediateShowcase (no instructions)4,170
PWM Demonstration Board (Using Arduino)

Things used in this project

Story

Read more

Schematics

PWM Learning Board Shield Schematic Diagram

Eagle File

PWM Learning Board Shield Board Layout

Eagle File

PWM Learning Board Shield Schematic Diagram

JPG Image of PWM Learning Board Circuit. If you dont have Eagle software installed on you computer, you can view the Circuit Image

PWM Learning Board Shield PCB Diagram

JPG image of PCB. If you dont have Eagle software installed on you computer, you can view the PCB Image

Code

Arduino_PWM_Demo_Board_V13.ino

Arduino
This is the code i wrote
/* Arduino PWM Demo Board
 2015 Luis Sousa */

//Definio dos pinos
int pulse_1 = 0;    // pulse 10% on no pino x
int pulse_2 = 1;    // pulse 10% off no pino x
int pulse_3 = 2;    // inverter pulse 50% no pino x
int pulse_4 = 3;    // inverter pulse 50% no pino x
int pulse_5 = 5;    // 20ms 50 hz 50% no pino x
int pulse_6 = 6;    // 20ms 50 hz 50% invertida no pino x
int sin_1 = 5;      // saida sinusoidal 1 no pino x
int sin_2 = 6;      // saida sinusoidal 2 no pino x
int clk = 13;       // clock no pino x
int led_1 = 10;     // led 1 no pino x
int led_2 = 11;     // led 2 no pino x
int switchPin = 4;  // Comuta modo 1 ou modo 2 no pino x

// Inicializao de variaveis
int analog_1 = 0;  //Valores da sinusoide 1
int analog_2 = 0;  //Valores da sinusoide 2
float x = 0;
int us = 975;
int vin = 0;
int vout = 0;
boolean fixed_pulse = false; //permite variar a frequencia dos impulsos no modo 2

void setup()
{
  pinMode(pulse_1, OUTPUT);
  pinMode(pulse_2, OUTPUT);
  pinMode(pulse_3, OUTPUT);
  pinMode(pulse_4, OUTPUT);
  pinMode(pulse_5, OUTPUT);
  pinMode(pulse_6, OUTPUT);
  pinMode(sin_1, OUTPUT);
  pinMode(sin_2, OUTPUT);
  pinMode(led_1, OUTPUT);
  pinMode(led_2, OUTPUT);
  pinMode(clk, OUTPUT);        //clock & LED de monitorizaao
  pinMode(switchPin, INPUT);   //Comuta modo 1 ou modo 2
  pinMode(7, OUTPUT);          // seleccao de modo. Pino 7 liga switchPin
  digitalWrite(7, HIGH);     // seleccao de modo. Pino 7 LOW/HIGH
}

void loop()
{


  if (digitalRead(switchPin) == LOW) // Modo 2 - Gerador de impulsos
  {
    //T0
    digitalWrite(clk, !(digitalRead(clk)));
    digitalWrite(pulse_1, HIGH);
    digitalWrite(pulse_2, LOW);
    digitalWrite(pulse_5, !(digitalRead(pulse_5)));
    digitalWrite(pulse_6, !(digitalRead(pulse_5)));
    digitalWrite(pulse_3, digitalRead(pulse_5));
    digitalWrite(pulse_4, digitalRead(pulse_6));
    delayMicroseconds(us-55);
    //delay(1);

    //T1
    digitalWrite(clk, !(digitalRead(clk)));
    digitalWrite(pulse_1, LOW);
    digitalWrite(pulse_2, HIGH);
    delayMicroseconds(us);
    //    delay(1);

    //T2
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

    //T3
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

    //T4
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

    //T5
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

    //T6
    digitalWrite(clk, !(digitalRead(clk)));
    vin=analogRead(0);
    delayMicroseconds(us-100);
    //    delay(1);

    //T7
    digitalWrite(clk, !(digitalRead(clk)));
    if (!fixed_pulse) us = 500 + vin;
    delayMicroseconds(us);
    //    delay(1);

    //T8
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

    //T9
    digitalWrite(clk, !(digitalRead(clk)));
    delayMicroseconds(us);
    //    delay(1);

  }
  else // Modo 1 Gerador de sinusoide PWM + Controlador PWM
  {
    x = x + 15;
    if (x > 628) x = 0;
    vin = analogRead(0);
    vout = int(vin / 4); // 1023/4 = 255, valor maximo que se pode escrever num porto PWM (8 bit)

    analog_1 = int(128 + (vout / 2) * (sin(x / 100)));
    analog_2 = int(128 + (vout / 2) * (sin(3.14 + x / 100)));
    analogWrite(sin_1, analog_1);
    analogWrite(sin_2, analog_2);
    analogWrite(led_1, vout); // Saida PWM 1
    analogWrite(led_2, 255 - vout); //Saida PWM 2 simetrica da 1
    //digitalWrite(clk, !digitalRead(clk));
  }

}
