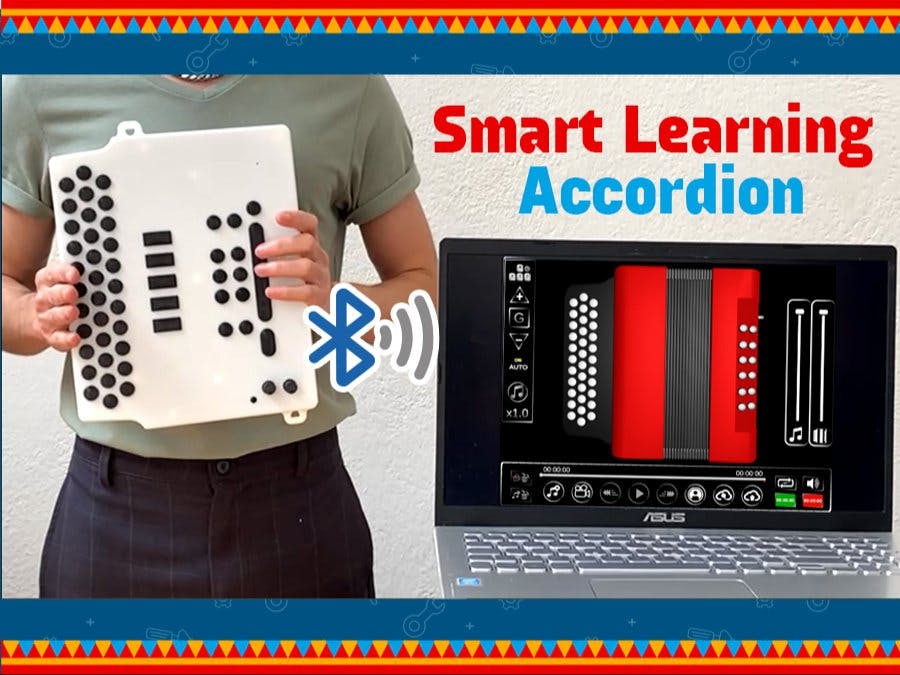

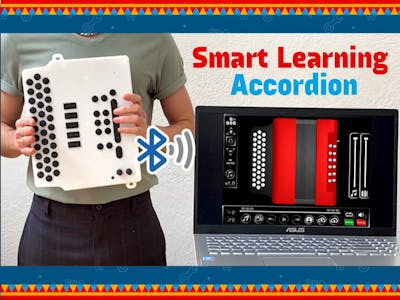

Smart Learning Accordion

El acordeón es característico de muchas canciones que otorgan identidad a la música mexicana, pero aprender a tocar el acordeón no ha sido tan accesible para muchas personas, por ello presentamos Smart Learning Accordion:

¿Te interesó? Iniciamos…

¿Qué es Maker Faire? 🎡

Maker Faire es una feria organizada por Make: magazine, a la que cualquier persona curiosa o creativa puede asistir y participar mostrando proyectos de diferentes tópicos, que van desde la electrónica hasta herrería y carpintería, con el concepto principal de DIY (Do It Yourself).

Maker Faire es el lugar donde la comunidad de makers, estudiantes y entusiastas se congregan y tienen la oportunidad de mostrar sus creaciones y su talento a otros. Cuenta con diferentes sedes, estas se realizan alrededor del mundo. Este año 2024 nos veremos en:

• Ciudad de México: 12-13 Oct.

El Acordeón 🪗

Este proyecto ha sido desarrollado para poder conservar la cultura de la música regional mexicana a través de herramientas accesibles y de una plataforma para el aprendizaje.

Roberto, el creador de este proyecto, nos cuenta su experiencia durante su realización:

La idea nació por el interés en aprender a programar, en conjunto con la experiencia al aprender a tocar un acordeón, ahí pude notar las dificultades a las que se enfrenta una persona que busca aprender a tocar este instrumento, aun cuando yo ya contaba con él, ciertas dificultades persistían.

La primera dificultad es conseguir los recursos económicos para comprar un acordeón, quienes cuentan con los recursos se enfrentan a la incertidumbre de invertir en un instrumento que no saben si tendrán tiempo para practicar, o simplemente a no encontrar un mentor, especialmente porque la inversión es alta, además de que las clases tendrán un costo extra. Desde este punto en adelante las personas se encuentran con diferentes problemas, incluso quienes ya se desarrollan en el ámbito musical de manera profesional.

Gracias al conocimiento en programación adquirido con el tiempo, se comenzó a desarrollar poco a poco un software enfocado a solucionar muchos de estos problemas, obteniendo un software simulador de acordeón equipado con herramientas que ayudarán a los usuarios a aprender, practicar, grabar y compartir tutoriales musicales de manera global.

A partir de estas oportunidades surge la idea de crear un dispositivo capaz de comunicarse con la aplicación utilizando una placa de desarrollo como loo es el ESP32 con el fin de aprovechar la tecnología bluetooth integrada para la comodidad del usuario evitando cables que puedan entorpecer su uso. La primera iteración del acordeón, aún como prototipo, tuvo una buena aceptación de las personas que lo vieron en ferias y eventos de tecnología.

Junto con Electronic Cats, se decide realizar una segunda iteración, donde se incluyen algunos cambios al proyecto original como:

• Una nueva plataforma para el aprendizaje de canciones.
• Diapason de 31 a 34 botones.
• Botones de funciones especiales.
• Mejoras en firmware.
• Rediseño de PCB y mejoras en diseño de circuito.
• Rediseño del modelo 3D.

Abajo descubrirás los tres puntos más importantes de este proyecto.

Funciones del Acordeón 🪫🧑🏽‍💻

Estos cambios mejoran la experiencia con ayuda de perillas para controlar el volumen, medidor de nivel de batería, ahorro de energía, controlador para proteger la batería durante la carga y luces indicadoras.

El programa puede simular un acordeón diatónico de 3 hileras en 12 tonalidades diferentes, tiene 2 registros de sonido (por el momento, ya que se planean agregar más).

Podrás crear una cuenta con Google o Facebook para grabar y compartir tutoriales con todos los usuarios de la comunidad, y a la vez acceder a los tutoriales compartidos por otros integrantes sin salir de la aplicación.

La facilidad con la que se pueden compartir tutoriales permitirá que cualquier usuario pueda compartir su conocimiento y generar de esta manera una comunidad de aprendizaje en conjunto, puesto que sabemos que la lista de tutoriales será cada vez más y más grande.

El control multimedia te permite agregar música para practicar una canción al mismo tiempo que la escuchas, los controles de loop serán de ayuda para practicar una sección específica de la canción, incluso puedes practicar la canción con las ideas que tengas en mente.

Muchas de estas funciones podrán ser controladas desde el mismo dispositivo, mediante los botones de funciones especiales utilizando bluetooth.

Como mejoras futuras, planeamos publicar una versión para móviles que incluya todas estas herramientas, así estarán al alcance de tu mano.

Software 🖥️

A pesar de que el software inicial cumplía varios objetivos, se trabajó en mejorarlo, ya que tocar desde el teclado de la computadora era posible, pero tenía 2 desventajas:

• Era imposible tocar varias notas simultáneamente por la lógica que usan los teclados.
• La sensación no resulto tan parecida a la de tocar un acordeón real. Esto de parte en el modelo físico.

Con esta nueva versión se trabajó estos dos puntos, sin embargo, el desarrollo de la aplicación sigue en trabajo para poder ser lanzada como una versión estable. Por el momento dejamos capturas de pantalla de como se ve actualmente el desarrollo del software.

Diseño 3D 🔩

Los cambios en el diseño 3D se enfocan en el aumento del número de botones, así como un rediseño en el acomodo de estos y del cuerpo en general.

En la versión anterior se tenía el clásico diapason con 31 botones, en esta nueva versión se agregaron 3 botones más para replicar el esquema de un acordeón de 34 botones, tanto en software como en hardware.

El diseño fue basado en el original, con algunos cambios estéticos y de ergonomía para asemejar a un acordeón real. Además de añadir mejor soporte mecánico para componentes internos y la mejora del diseño en los botones.

Al principio hubo incertidumbre acerca de muchos aspectos en el diseño 3D, ya que la PCB fue basada en él y no de manera contraria (como normalmente sucede en diseños de placas y proyectos electrónicos). Por lo que el posicionamiento de nuevos botones, medidas y otros aspectos se fueron corrigiendo con el tiempo.

Aunque algunos cambios eran pequeños, la decisión de hacerlos era crucial para la versión final, aquí hay una secuencia en el modelado:

Otros descartes fueron: el uso de un pequeño orificio para el reinicio del emparejamiento utilizando Bluetooth, esto debido a la dificultad en encontrar botones con una posición en 90 grados y el diseño para la impresión 3D, así como también se descartaron los botones planos.

La impresión en resina para el cuerpo fue la mejor opción debido a su firmeza, para los botones, estos se realizaron con impresión de PLA, que nos permitió hacer las modificaciones requeridas en el momento.

Estamos emocionados por compartir este gran proyecto con todos ustedes. Visiten el stand de Electronic Cats en la Maker Faire CDMX 2024 para interactuar con el proyecto.
