Crazy Cars racing

Mobility project without fossil fuels - Aula Taller

In response to the problem of climate change and global warming, I proposed, as a teacher, the design of a project using renewable energies. The proposal had to include non-polluting transportation and accumulation in a prototype “solar/wind farm”. The brief was to use waste and reusable items.

After selecting the construction of electric cars with Arduino kit motors recovered from previous projects, 18650 lithium-ion batteries were recovered from discarded old school notebooks.

A small total discharge and slow charge station was built, in order to select those batteries that were in working condition. The average capacity was measured and a pack of 20 reconditioned batteries was obtained at an average of 1500 mah.

In the next stage the students were divided into 3 teams, one for the assembly of the solar charging station, one for the assembly of the cars and a third one for the assembly of the track.

Chassis were cut from light wood and axles from sticks. Wheels were salvaged from old broken toys, CDs and end “end line” switches from old disused printers. The bodies were made by cutting out plastic PET bottles and painted.

For the track, an old blackboard was borrowed and turned upside down. Paints and varnishes finished the individual tracks by enclosing them with reclaimed plywood.

A solar charger was used to power a series of Tp4056 boards to provide the necessary voltage and current. Once charged, they were mounted in the battery holders of each car, connecting them to the switches and motor.

Once the total assembly was complete, the cars were tested in an old LE MANS type race, where the racers also raced to their cars and it was a success ¡.

List of materials:

Plywood

Barbecue sticks

Arduino kit dc motors

Key switch

End stroke switch

18650 batteries, netbooks pack

Tp4056 board

Zb2L3 v2.3 board

Solar panel 12 v 2nd

Double 18650 battery holder

CDs

Pet soda bottles (car bodies) and plastic boxes

Toy car wheels

Nylon separators

Blackboard

Cables, quick glue, synthetic enamel, acrylic, insulating tape, screws and nuts.

The 2nd stage will be to make them RC to steer them on a track with curves. For which the 27 mHz transmitters and receivers of old radio control cars have already been collected and the axles of the steerable front axle have been recovered. Expected completion date: March 2025.

Documents generated: Photographs and video

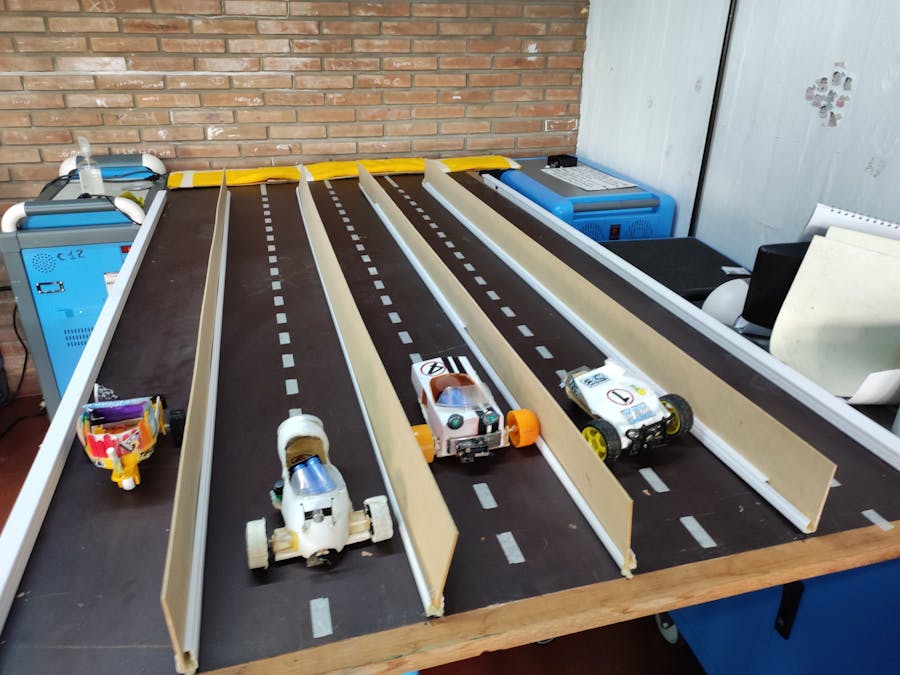

Track

CDs Car

Charger module with Tp4076 📷

Battery stress module to determine capacity📷

Crazy Cars (Full video link)

https://drive.google.com/file/d/1OwC-ZBg_1avHbeV1FuJJv9GSn2ypAOjt/view?usp=drive_link

__________________________________________________________________________________

VERSIÓN en Español

Proyecto de movilidad sin combustibles fósiles – Aula Taller

Atendiendo al problema del cambio climático y el calentamiento global, me propuse como docente, el diseño de un proyecto que utilizara las energías renovables. La propuesta debía incluir incluyera el transporte no contaminante y la acumulación en un prototipo de “granja solar/eólica”. La consigna fue utilizar elementos de desecho y reutilizables.

Luego de seleccionar la construcción de autos eléctricos con motores de kit Arduino recuperados de proyectos anteriores, se procedió al recupero de baterías 18650 ion-litio del descarte de viejas notebooks escolares.

Se construyó una pequeña estación de descarga total y carga lenta, para poder seleccionar aquellas baterías que estuviesen en condiciones de funcionamiento. Se midió la capacidad media y se obtuvo un pack de 20 baterías reacondicionadas a un promedio de 1500 mah.

En la siguiente etapa se dividieron los estudiantes en 3 equipos, uno para el armado de la estación de carga solar, otro para el armado de los autos y un 3ro. para el armado de la pista.

Se cortaron los chasis de madera liviana y los ejes de palillos. Se recuperaron ruedas de viejos juguetes rotos, CDs e interruptores de fin de recorrido de viejas impresoras en desuso para detenerse al llegar a la meta. Las carrocerías se lograron recortando botellas plásticas de PET y se pintaron.

Para la pista se tomó prestado un viejo pizarrón y se lo dio vuelta. Pinturas y barnices terminaron de dibujar las pistas individuales cercándolas con madera terciada recuperada.

Se utilizó un cargador solar alimentando a una serie de placas Tp4056 para conseguir el voltaje y corriente necesarias. Ya cargadas se las montó en los portapilas de cada auto, conectándolos a los interruptores y al motor.

Finalizado el armado total, se probaron los autos en una carrera del tipo LE MANS antigua, en que los corredores también corrían hasta sus coches y fue un éxito ¡.

Lista de materiales:

Madera terciada

Palillos para barbacoa

Motores dc de kit Arduino

Interruptor de tecla

Interruptor de carrera final

Baterías 18650, pack de netbooks

Placa Tp4056

Placa Zb2L3 v2.3

Panel solar 12 v 2ª

Portapilas doble 18650

CDs

Botellas pet de gaseosas (carrocerías) y cajas plásticas

Ruedas de autos de juguete

Separadores de nylon

Pizarrón

Cables, pegamento rápido, esmalte sintético, acrílico, cinta aisladora, tornillos y tuercas

La 2da. Etapa será hacerlos RC para direccionarlos en una pista con curvas. Para lo cual ya se recolectaron los emisores y receptores de 27 mHz de viejos autitos a radio comando y se recuperaron los ejes del tren delantero orientable. Fecha prevista para la finalización: Marzo 2025.

Documentos generados: Fotografías y video

Pista
